ハンディミニ3シリーズ・超小型CMOSカラーカメラ
CCN-02080H-M4 / CCN-02080H-M4LED

直径5.5×長さ28.5ミリ、解像度32万画素
超小型CMOSカラーカメラ

映像出力はテレビやビデオ信号と同じNTSC方式（アナログ出力）。お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSB接続対応ビデオキャプチャーを用いれば、パソコン等へも映像を取り込むことができます。

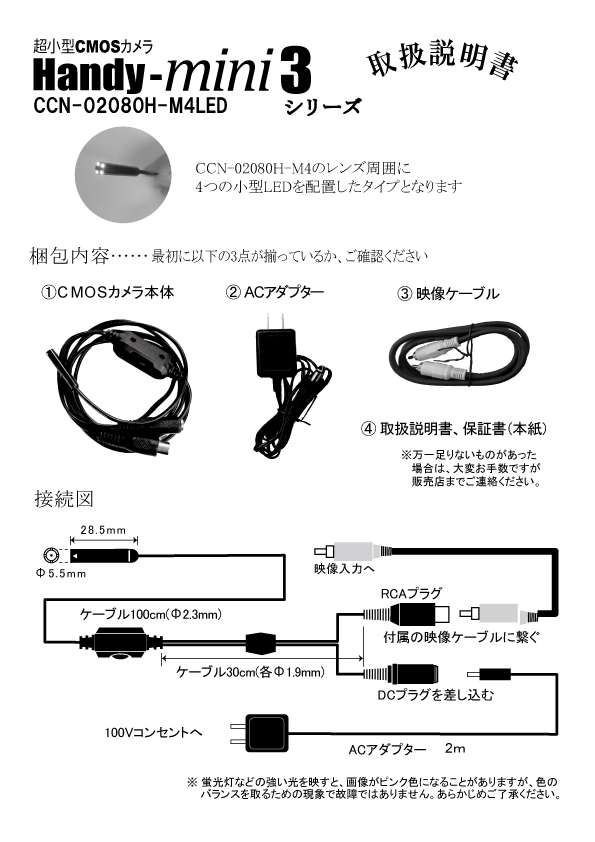

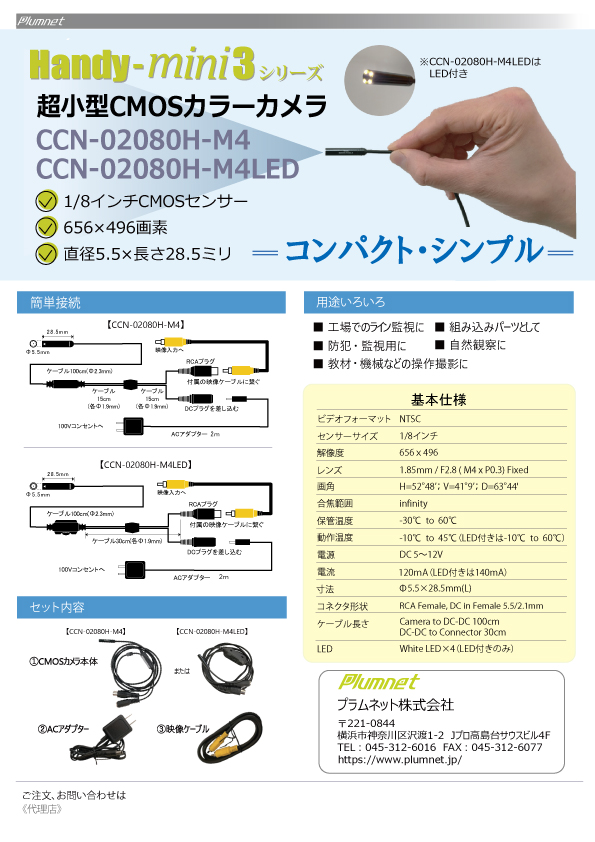

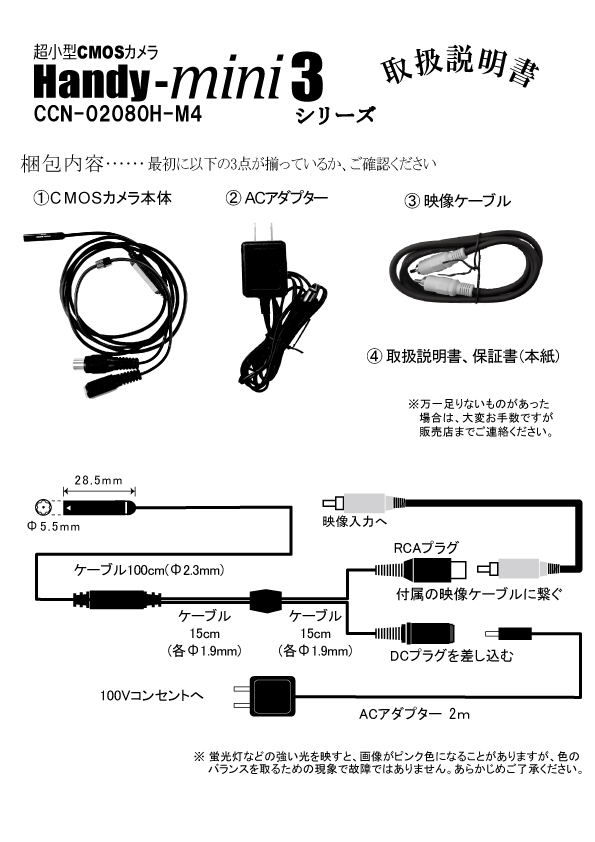

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)

◆用途が広がる超小型・コンパクトなカメラヘッド
1/8インチCMOSセンサーを搭載し、カメラヘッド部分は直径5.5mm、長さ28.5mmにまで小型化。ヘッドがコンパクトなので、検査、組み込みなどあらゆる用途に最適です。

◆操作もシンプル
ACアダプターを本体に接続するだけで電源が入り、付属のRCAビデオケーブルをモニターに接続するのみです。

◆LEDつきタイプで暗い場所にも対応
レンズ周囲に4つの小型LEDを配置したCCN-02080-M4LEDなら、暗い場所でも十分な光量で対象を照らして撮影することができます。

◆このスペックで驚きの低価格

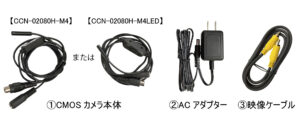

本製品はすべてがそろったオールインワン。同等製品と比較しても大変お買い求めやすい料金設定になっております。

◆工場でのライン監視に
一般的なカメラでは設置できない狭い場所に

◆組み込みパーツとして
検査機器、ロボットなどへの実績あり

◆防犯・監視用に
限られた狭い場所での設置に

◆自然観察に
小さい生き物の視点でより深い研究を

◆教材表示、機械・キーボードの操作撮影に
手元の教材やキーボード操作を、限られたスペースで大画面に映し出したいとき

◆建築模型のプレゼンテーションに
模型の中に立ったような視点でのプレゼンが可能に

仕様・外観図Q&A

◆基本仕様

ビデオフォーマット	NTSC
センサーサイズ	1/8”CMOS Color Camera Module
解像度	656×496
レンズ	1.85mm/ F2.8 (M4x P0.3) Fixed
画角	H=52°48’；V=41°9’；D=63°44'
合焦範囲	infinity
保管温度	-30°C to 60°C
動作温度	-10°C to 45°C（LED付きは -10°C to 60°C）
電源	DC 5~12V
電流	120ｍA（LED付きは 140mA）
寸法	Φ5.5x28.5(L)mm
コネクタ形状	RCA Female, DC in Female 5.5/2.1mm
ケーブル長さ	Camera to DC-DC 100cm DC-DC to Connector 30cm
LED	White LED×4（LED付きのみ）
