レポライン３

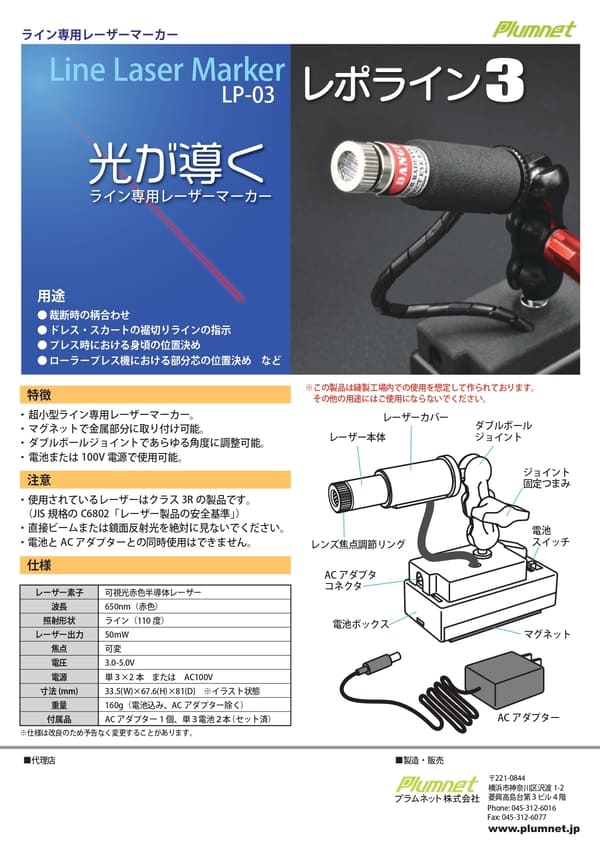

◆基本仕様

◆外観図

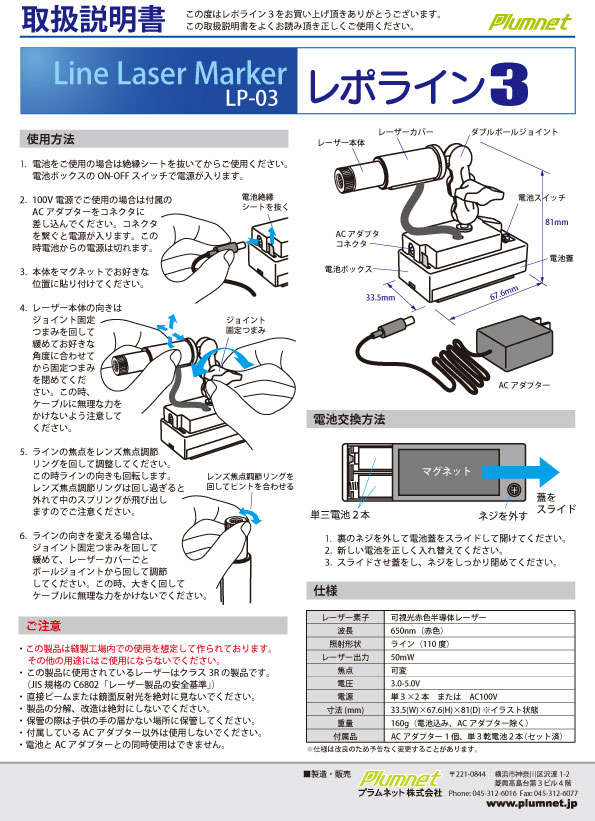

◆使用方法





1. 電池をご使用の場合は絶縁シートを抜いてからご使用ください。電池ボックスのON-OFF スイッチで電源が入ります。







2. 100V 電源でご使用の場合は付属のAC アダプターをコネクタに差し込んでください。コネクタを繋ぐと電源が入ります。この時電池からの電源は切れます。

3. 本体をマグネットでお好きな位置に貼り付けてください。





4. レーザー本体の向きはジョイント固定つまみを回して緩めてお好きな角度に合わせてから固定つまみを閉めてください。この時、ケーブルに無理な力をかけないよう注意してください。







5. ラインの焦点をレンズ焦点調節リングを回して調整してください。この時ラインの向きも回転します。レンズ焦点調節リングは回し過ぎると外れて中のスプリングが飛び出しますのでご注意ください。

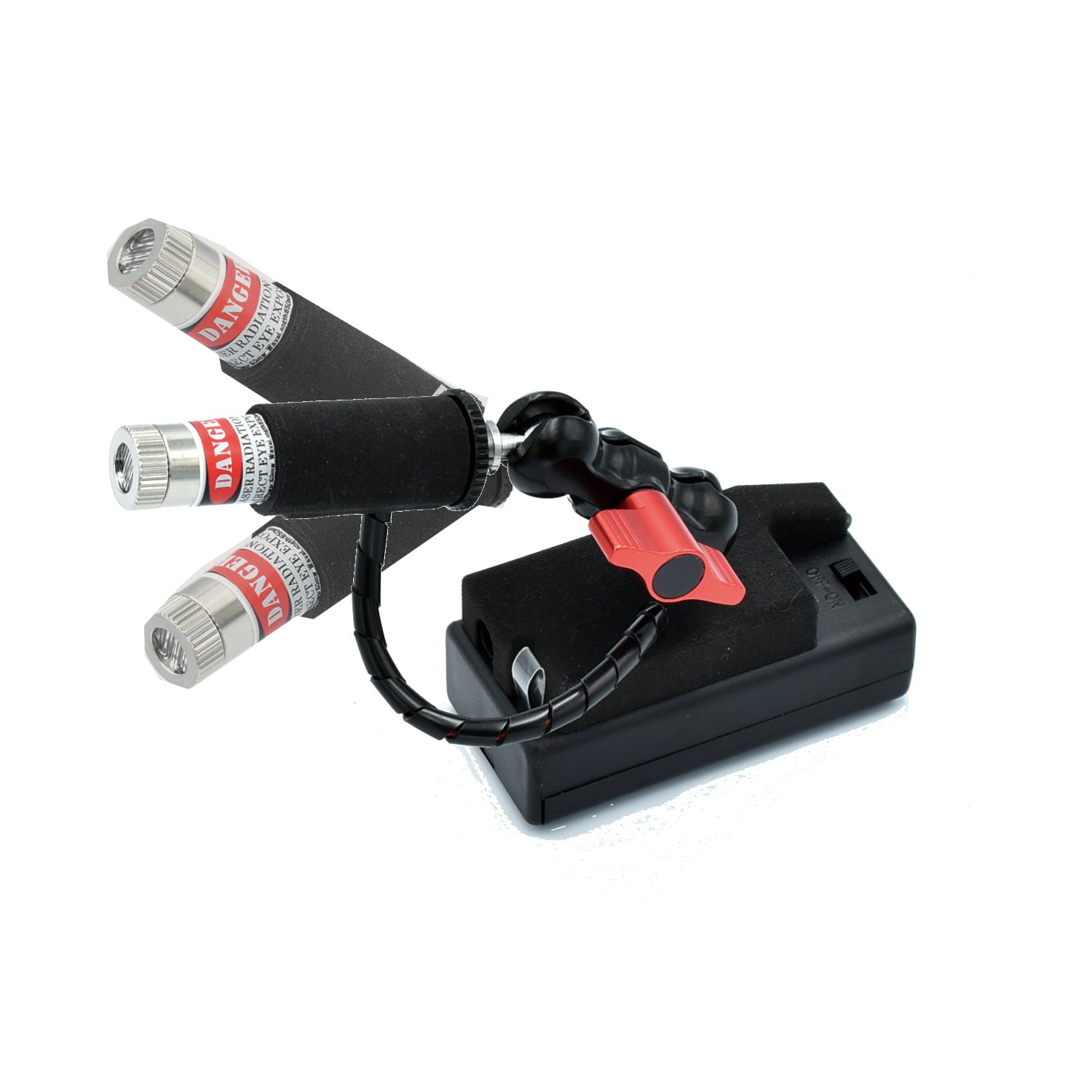

6. ラインの向きを変える場合は、ジョイント固定つまみを回して緩めて、レーザーカバーごとボールジョイントから回して調節してください。この時、大きく回してケーブルに無理な力をかけないでください。

---

◆電池交換方法

1. 裏のネジを外して電池蓋をスライドして開けてください。
2. 新しい電池を正しく入れ替えてください。
3. スライドさせ蓋をし、ネジをしっかり閉めてください。





---

◆使用上の注意

• この製品は縫製工場内での使用を想定して作られております。その他の用途にはご使用にならないでください。
• この製品に使用されているレーザーはクラス3R の製品です。（JIS 規格のC6802「レーザー製品の安全基準」）
• 直接ビームまたは鏡面反射光を絶対に見ないでください。
• 製品の分解、改造は絶対にしないでください。
• 保管の際は子供の手の届かない場所に保管してください。
• 付属しているAC アダプター以外は使用しないでください。
• 電池とAC アダプターとの同時使用はできません。

レーザー光は、「点」や「十字」にはならないの？
レーザー光は「線」のみとなります。ラインアダプターを外すと「点」で出力しますが、この状態ではご使用になら ないでください。

電池で使えますか？

単３電池×２本もしくは、ＡＣアダプターにてご使用になれます。

ラインの端がわずかに湾曲しているようですが？

レンズ周辺では精度が落ちるためです。直線で使える長さは１．５ｍ位です。どんなレンズも周辺にいくほどその精度が落ちてきます。レポラインのレンズ も同様で、ラインの両端が微妙に湾曲するすることがあります。直線で使えるのは中央部分の１．５ｍ位です。

何年か使っているうち、ラインが薄くなってきましたが？

半導体の寿命によるものです。改善するには修理が必要です。内部の半導体の寿命が近づくと、ラインが薄くなってくることがあります。も とのように戻すには修理が必要ですので、お問い合わせください。
