ハンディミニ3シリーズ・超小型CMOSカラーカメラ（望遠レンズ装着可）
/ CCN-03040H-M7
直径8.8×長さ9.6ミリ、解像度30万画素
超小型のCMOSカラーカメラ
映像出力はテレビやビデオ信号と同じNTSC方式（アナログ出力）。お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSB接続対応ビデオキャプチャーを用いれば、パソコン等へも映像を取り込むことができます。

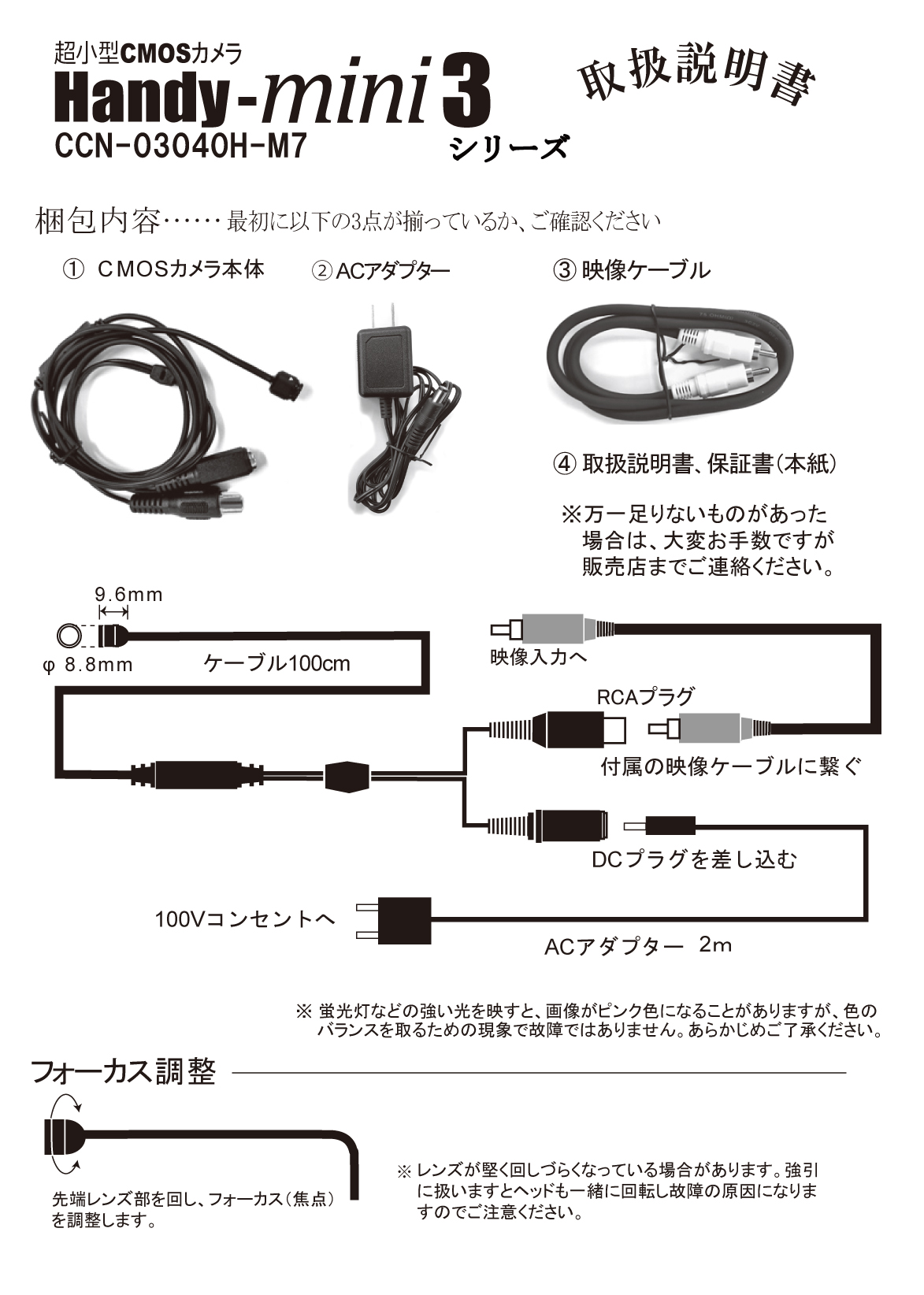

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)
◆用途が広がる超小型カメラヘッド
1/4インチCMOSセンサーを搭載し、カメラヘッド部分は直径8.8mm、長さ9.6mmにまで小型化しました。しかもこの小ささで解像度30万画素ですので、検査、組み込みなど小さな場所に設置する用途や、小さなものをモニターで拡大して確認するような用途に最適です。
◆操作もシンプル
ACアダプターを本体に接続するだけで電源が入り、付属のRCAビデオケーブルで接続するだけでモニターに映像が映ります。焦点を合わせるときはレンズを回転させて調節できます。
◆オプションレンズやアダプターとの併用で拡大撮影が可能に
アダプターを付けることでより対象に近づいての拡大撮影が可能。また用途に合わせて望遠レンズとアダプターの併用も可能です。
◆このスペックで驚きの低価格
本製品はすべてがそろったオールインワン。RCA端子が付いたモニターさえあればすぐにご利用になれます。価格面でも同等製品と比較し大変お買い求めやすい料金設定になっております。
◆工場でのライン監視に
一般的なカメラでは設置できない狭い場所に
◆組み込みパーツとして
検査機器、ロボットなどへの実績あり
◆顕微鏡・拡大鏡のかわりに
オプションのレンズアダプターで、最大250倍に拡大撮影可能に
◆防犯・監視用に
限られた狭い場所での設置に
◆自然観察に
小さい生き物の視点でより深い研究を
◆教材表示、機械・キーボードの操作撮影に
手元の教材やキーボード操作を、限られたスペースで大画面に映し出したいとき
◆建築模型のプレゼンテーションに
模型の中に立ったような視点でのプレゼンが可能に
◆基本仕様
| ビデオフォーマット | NTSC |
| センサーサイズ | 1/4”CMOS Color Camera Module |
| 解像度 | 712ｘ552 (640×480 output pixel array) |
| レンズ | 4.5mm/ F2.8 (M7x P0.35) |
| 画角 | H=46°45’；V=36°4’；D=56°50' |
| 合焦範囲 | infinity |
| 保管温度 | -30°C to 60°C |
| 電源 | DC 5~12V |
| 電流 | 80ｍA |
| カメラヘッド寸法 (mm） | 直径8.8x長さ9.6(L) |
| コネクタ形状 | RCA Female, DC inFemale 5.5/2.1mm |
| ケーブル長さ | Camera to DC-DC 100cm DC-DC to Connector 15cm |

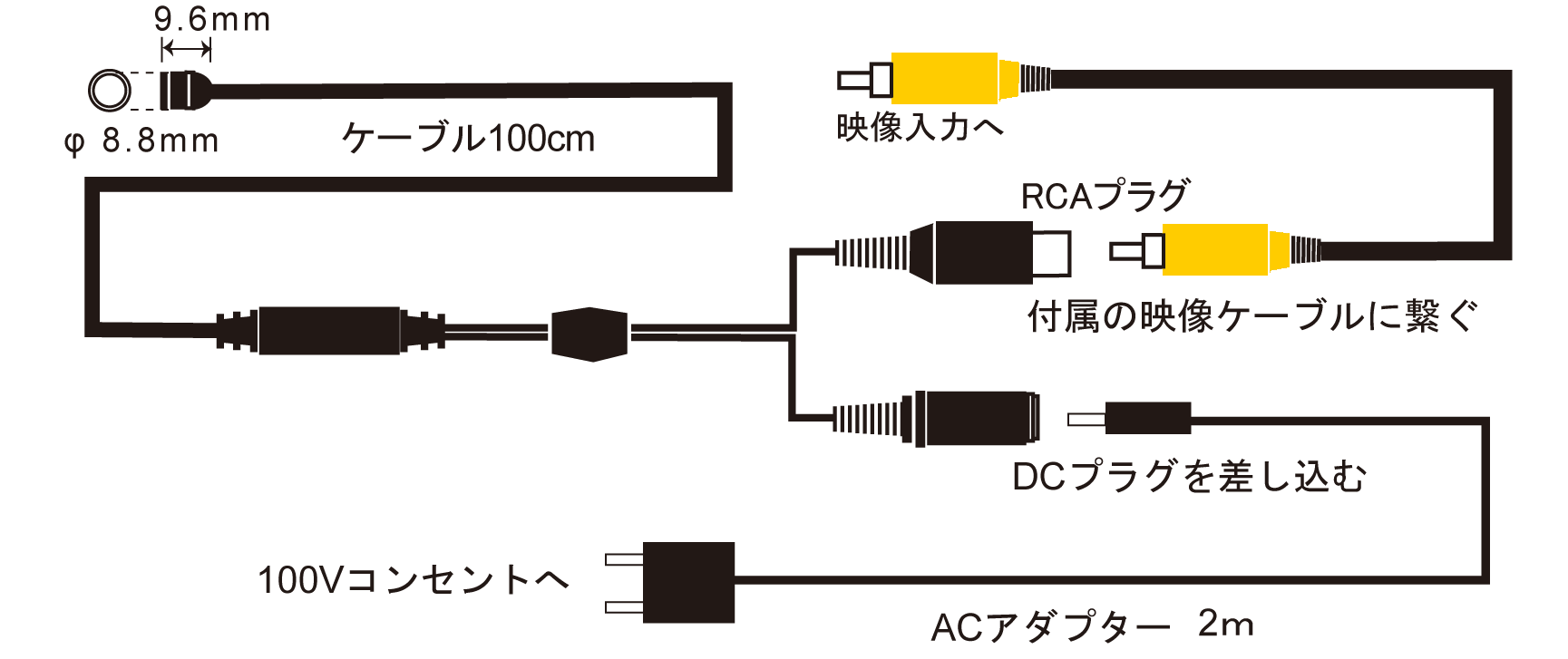

◆外観図
◆セット内容
■CMOSカメラ用 レンズアダプター [CCN-OP-LA7035]
超小型CMOSカメラ で、マクロ撮影を可能に！
●本体付属の標準レンズと組み合わせることで、より被写体に近づいてピントを合わせた拡大（マクロ）撮影ができます。
●１袋3個入り
●アダプター数とモニターサイズ別の倍率は、下の表をご覧ください。
|
アダプター
|
モニターサイズ別倍率（参考値）
|
撮影範囲 縦×横mm |
被写体距離 mm |
|
|
7インチ
|
14インチ
|
|||
|
なし
|
2 | 4 | 47.4×62 | 52 |
|
１個
|
24 | 48 | 4×5.2 | 10 |
|
２個
|
63 | 126 | 1.5×2 | 5 |
|
３個
|
90 | 180 | 1.1×1.4 | 5 |
|
４個
|
126 |
252
|
0.8×1 | 5 |
＊上記の数値は、あくまで目安としてお考えください。製品ロットやレンズのねじ込みの度合いなどにより、若干倍率が変わることがあります。
＊被写体距離とは、カメラ先端から被写体までの距離を表します。
■ハンディミニ3用望遠レンズ [TTL-OP-TL-M7]
マクロ撮影から望遠撮影まで、これ1本で幅広く対応！
●アダプター数とモニターサイズ別の倍率は、下の表をご覧ください。
|
アダプター
|
モニターサイズ別倍率（参考値）
|
撮影範囲 縦×横mm |
被写体距離 mm |
|
|
7インチ
|
14インチ
|
|||
|
なし
|
1 | 2 | 95.5×125 | 60~505 |
|
１個
|
9 | 18 | 10.7×14 | 57 |
|
２個
|
21 | 42 | 4.6×6 | 30 |
|
３個
|
32 | 63 | 3.1×4 | 22 |
|
４個
|
42 | 84 | 2.3×3 | 18 |
＊上記の数値は、あくまで目安としてお考えください。製品ロットやレンズのねじ込みの度合いなどにより、若干倍率が変わることがあります。
＊被写体距離とは、カメラ先端から被写体までの距離を表します。
＊アダプタ装着時もレンズの調整により若干の被写体距離の調整が可能です。
撮影風景

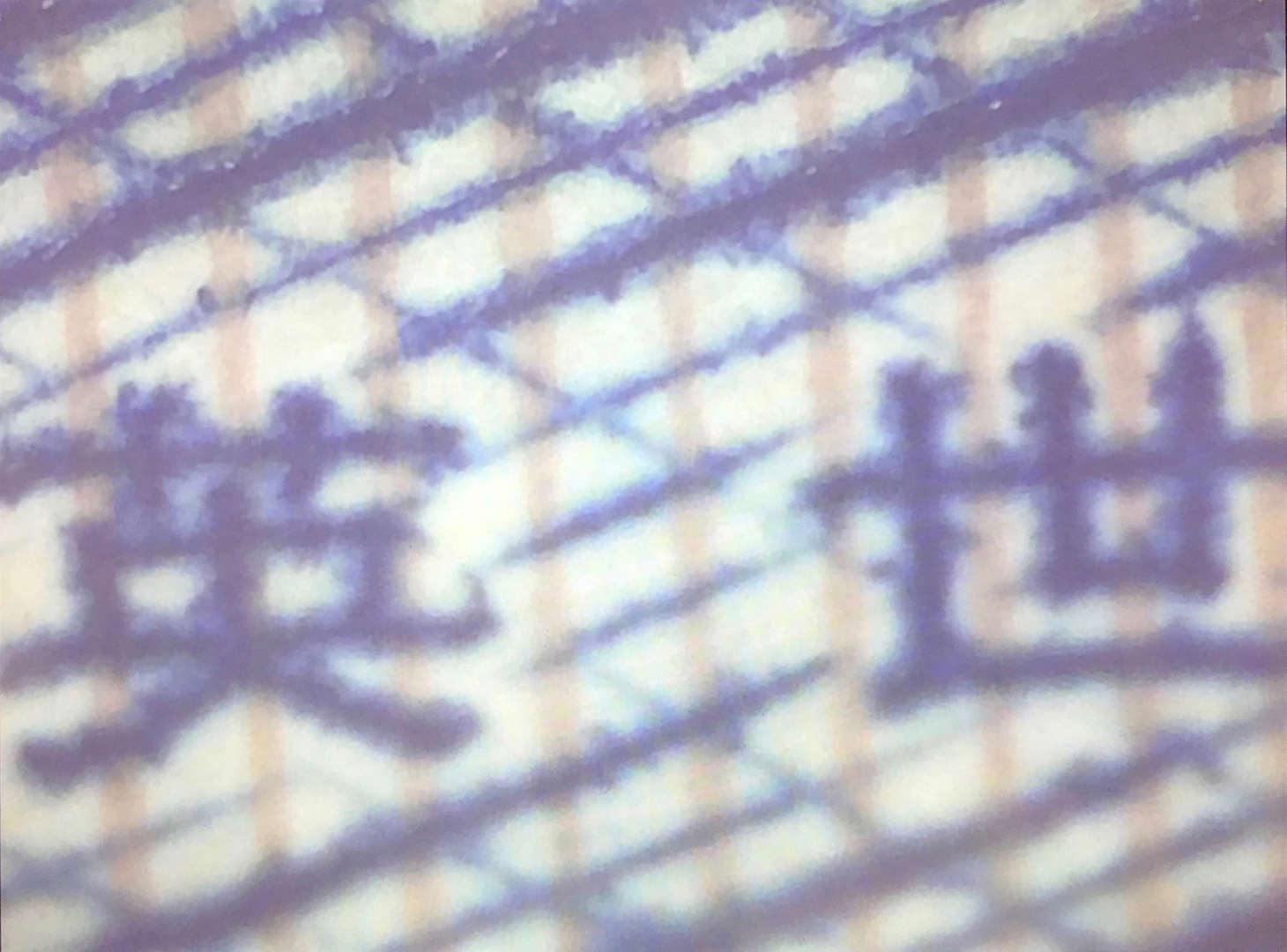

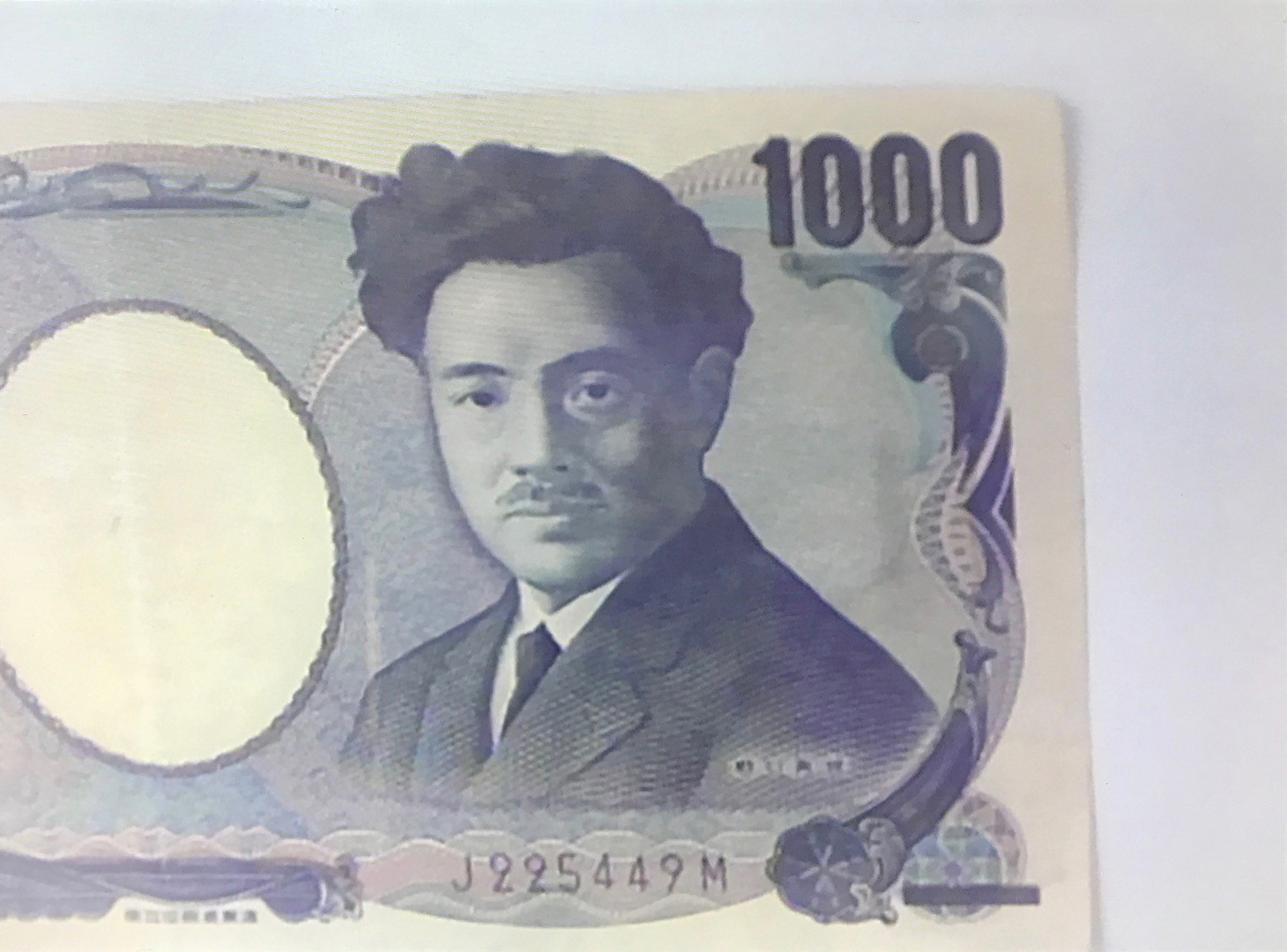

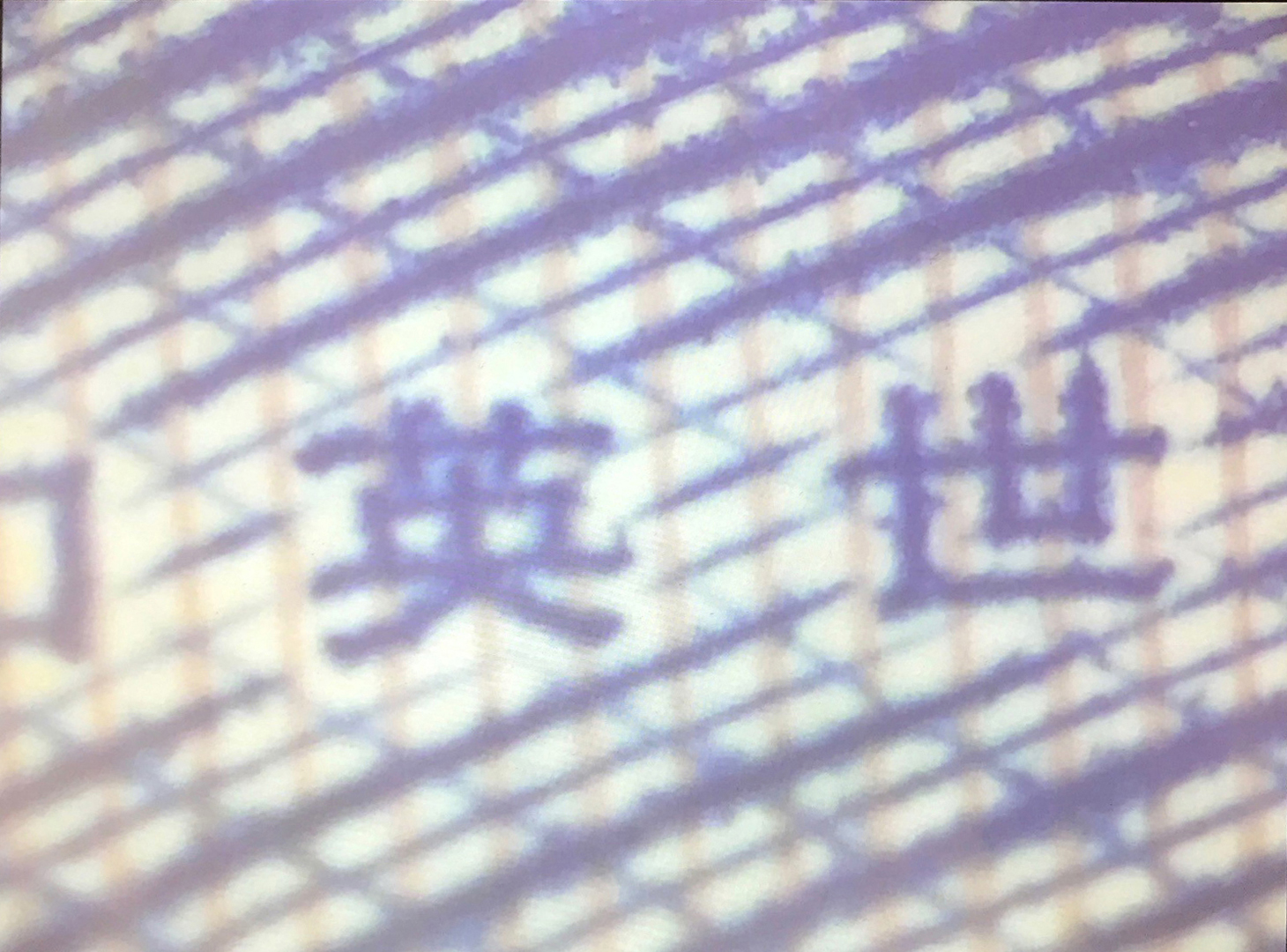

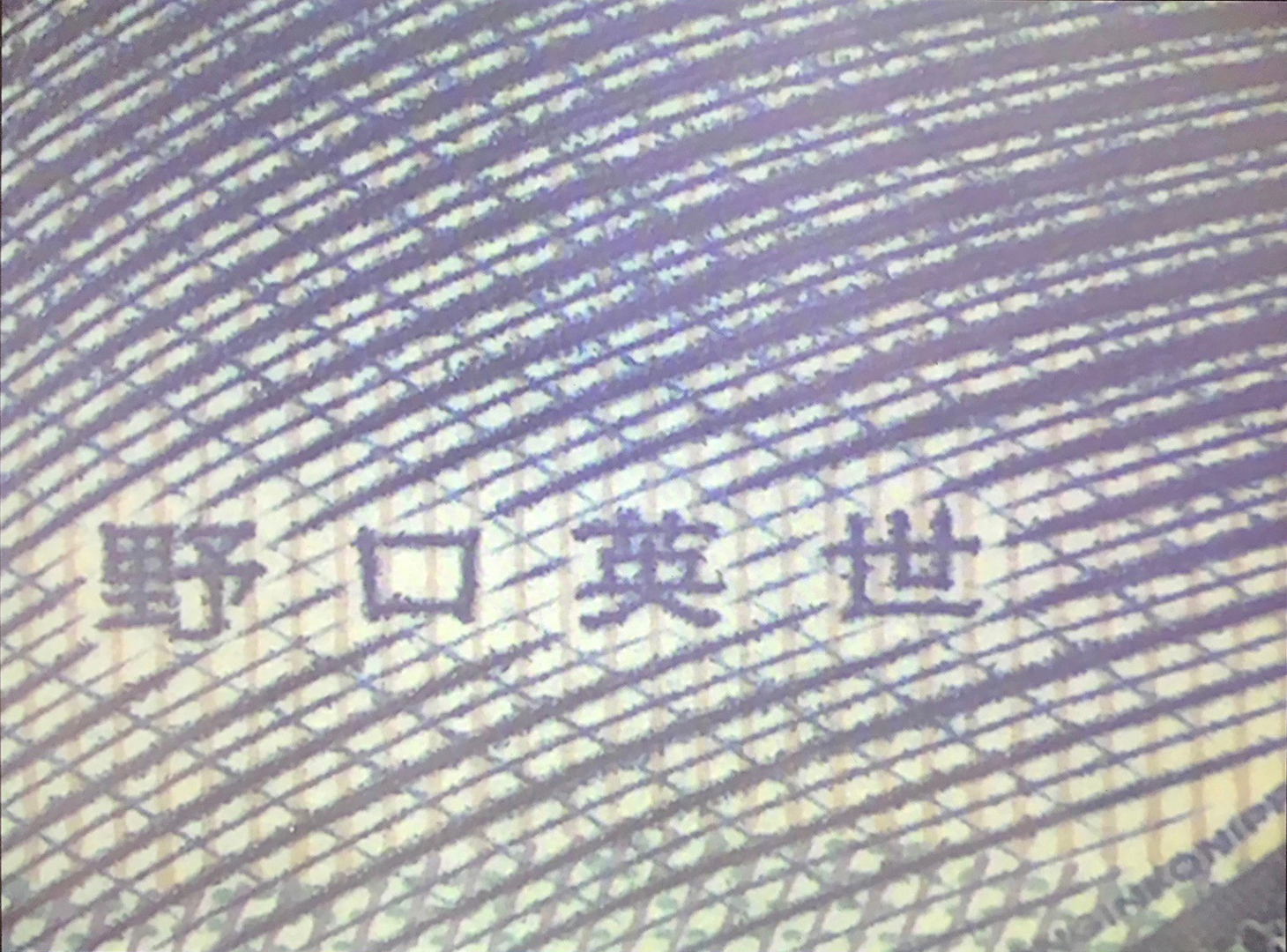

アダプター装着時のモニターへの映り方
望遠レンズのみ
望遠レンズ＋アダプタ1個
望遠レンズ＋アダプタ2個
望遠レンズ＋アダプタ3個
望遠レンズ＋アダプタ4個
パソコンにUSB接続可能ですか？
市販のUSB接続ビデオキャプチャーをご利用いただくことでパソコンのモニターで映像をご確認いただけます。
カメラのケーブルは延長できますか？
ケーブルの延長に関しては本体ケーブルではなくRCA端子ケーブル、電源ケーブルそれぞれを延長することで対応いただくことを想定しております。詳細はお問い合わせください。
防水防塵機能はついていますか？
通常の自然環境下での使用については問題ありません。水中での使用や、細かい粉塵が発生する環境下での使用については故障の原因となるおそれがあります。詳細はお問合せください。
口の中に入れて使用することはできますか？
本製品は工業用です。口の中や人体内での使用はできません。
