ハンディミニ3シリーズ・超小型CMOSカラーカメラ(UpViewタイプ)
/ CCN-05037UV / LED付CCN-06037UVL


キャッチ画像-CCN-05037UV,06037UVL_カタログから

アップビュータイプの超小型CMOSカラーカメラ

30万画素の高画質、映像出力はテレビやビデオ信号と同じNTSC方式(アナログ出力)。お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSB接続対応ビデオキャプチャーを用いれば、パソコン等へも映像を取り込むことができます。

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)

カタログ
取説: CCN-05037UV
取説: CCN-06037UVL

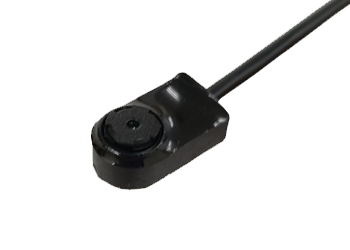

◆厚さわずか5.1mm、アップビュータイプの超小型カメラヘッド
1/3.7インチCMOSセンサーを搭載し、カメラヘッド部分の厚さはわずか5.1mm(LEDつきタイプで7.5mm)。狭い場所にも入り込ませて撮影することができます。アップビュータイプなので、ケーブル軸に対して垂直の対象を撮影するのに最適です。また、カメラ裏面が平らなので、壁などの平面に固定して撮影範囲を安定させやすくなっております。

◆LEDつきタイプで暗い場所にも対応

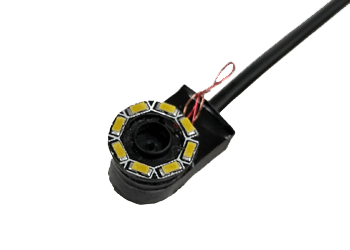

レンズ周囲に8つの小型LEDを配置したCCN-06037UVLなら、暗い場所でも十分な光量で対象を照らして撮影することができます。

◆操作もシンプル
ACアダプターを本体に接続すると電源が入り、付属のRCAビデオケーブルを接続するだけでモニターに映像が映ります。CCN-06037UVLはACアダプターを本体に接続した時点で、LEDも点灯します。

◆このスペックで驚きの低価格
本製品はすべてがそろったオールインワン。RCA端子が付いたモニターさえあればすぐにご利用になれます。価格面でも同等製品と比較し大変お買い求めやすい料金設定になっております。

用途例


◆工場でのライン監視に
一般的なカメラでは設置できない狭い場所に

◆組み込みパーツとして
検査機器、ロボットなどへの実績あり

防犯・監視用に
限られた狭い場所での設置に

◆自然観察に
小さい生き物の視点でより深い研究を

◆教材表示、機械・キーボードの操作撮影に
手元の教材やキーボード操作を、限られたスペースで大画面に映し出したいとき

◆建築模型のプレゼンテーションに
模型の中に立ったような視点でのプレゼンが可能に


仕様・外観図Q&A

◆基本仕様

CCN-05037UV

CCN-06037UVL

ビデオフォーマット NTSC
センサーサイズ 1/3.7”CMOS Color Camera Module
解像度 648×488
レンズ 3.4mm/ F2.8 (M6x P0.35) 3.4 mm / F6.0 (M6 x P0.35)
画角 H=60°06’;V=50°73’;D=77°14'
合焦範囲 infinity FID45-20-70
保管温度 -10°C to 60°C
電源 DC 5~12V
電流 80mA
寸法 (mm) Φ8×13.6×5.1 Φ8×13.6×7.5
コネクタ形状 RCA Female, DC in Female 5.5/2.1mm
ケーブル長さ Camera to DC-DC 100cm
LED なし White LED x8 AGC ON

◆外観図

◆セット内容

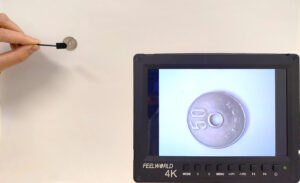

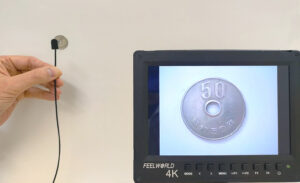

◆撮影風景

モニターにはカメラヘッドの先端を上部にして映像が映しだされます。
例として下記画像をご参照ください。





パソコンにUSB接続可能ですか?


市販のUSB接続ビデオキャプチャーをご利用いただくことでパソコンのモニターで映像をご確認いただけます。

カメラのケーブルは延長できますか?


ケーブルの延長に関しては本体ケーブルではなくRCA端子ケーブル、電源ケーブルそれぞれを延長することで対応いただくことを想定しております。詳細はお問い合わせください。

防水防塵機能はついていますか?


通常の自然環境下での使用については問題ありません。水中での使用や、細かい粉塵が発生する環境下での使用については故障の原因となるおそれがあります。詳細はお問合せください。

口の中に入れて使用することはできますか?


本製品は工業用です。口の中や人体内での使用はできません。
