正面視では見えない側面を観察
極小SideView LEDカメラを選定
狭小配管の内部を側面方向から確認したいというご相談に対し、使用条件に合わせてカメラ・レンズ・LED照明を選定した事例
市販品では対応しにくい狭小空間の観察条件に合わせ、極小ヘッド・側視レンズ・調光LEDを組み合わせました。
お客様の課題
―Assignment
- 狭い場所へ挿入したい
一般的なカメラヘッドでは入らない狭小空間への対応 - 側面方向を観察したい
正面ではなく、配管や細穴の内壁を見たい - 暗所でも確認したい
外部照明が届きにくい場所で安定した映像が必要 - 反射を調整したい
対象に合わせて照明の明るさを調整したい
プラムネットの対応
―Support
使用環境や観察したい方向を確認し、極小のSideViewカメラと白色LED照明を組み合わせた仕様を選定しました
01
使用条件の整理
挿入スペース、観察方向、映像方式、ケーブル長などを確認
02
カメラ構成の選定
極小ヘッド、SideViewレンズ、LED照明を用途に合わせて構成
03
調光機能を付加
対象物や反射状態に応じてLEDの明るさを調整できる仕様に
本事例での観察条件

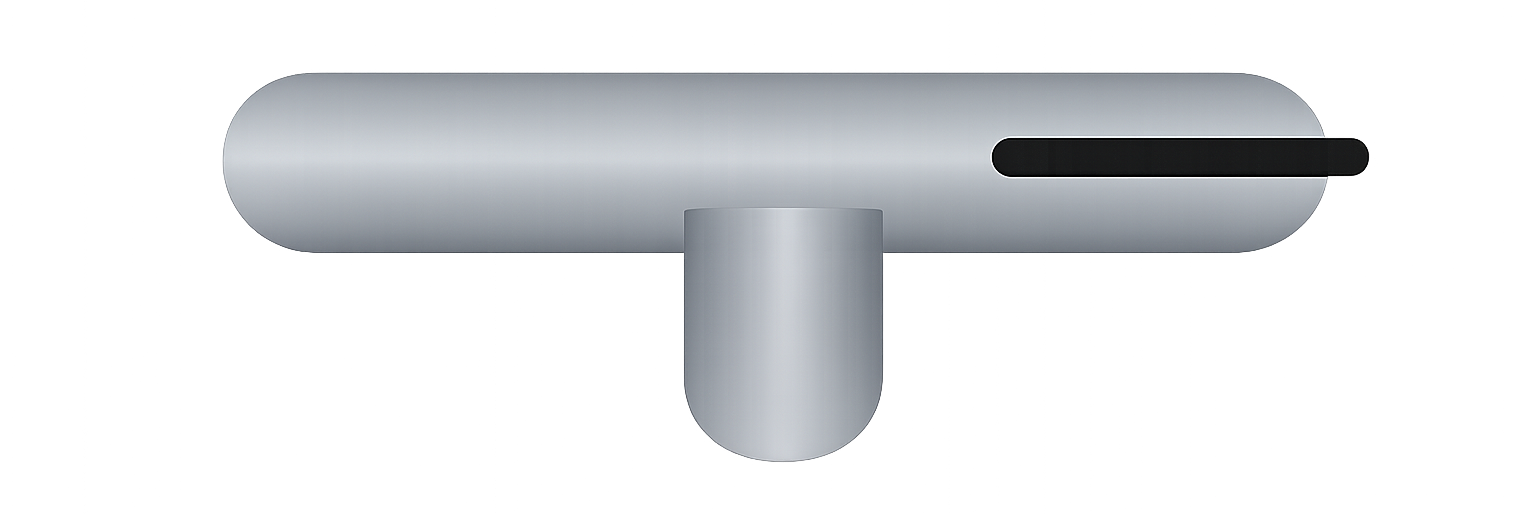

T型配管の側面からカメラを挿入し、分岐部で下方向を観察する用途です。お客様の使用条件に合わせ、観察対象まで約45mm付近で最も鮮明な画像が得られるようピント位置を設定しました。
挿入方向：T型配管の側面から挿入
観察方向：分岐部から下方向
最適な観察距離：約45mm付近（本事例の設定）

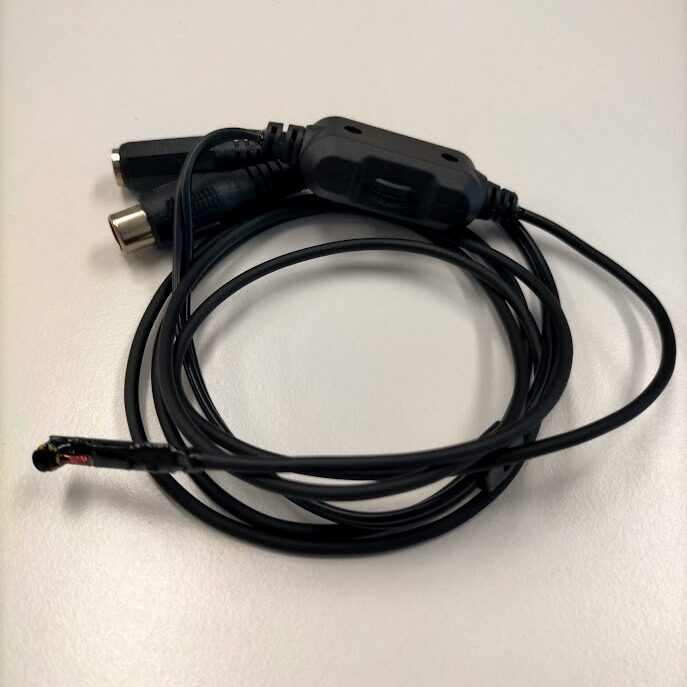

カメラ全体
カメラヘッド、ケーブル、調光部、映像出力部を含む構成

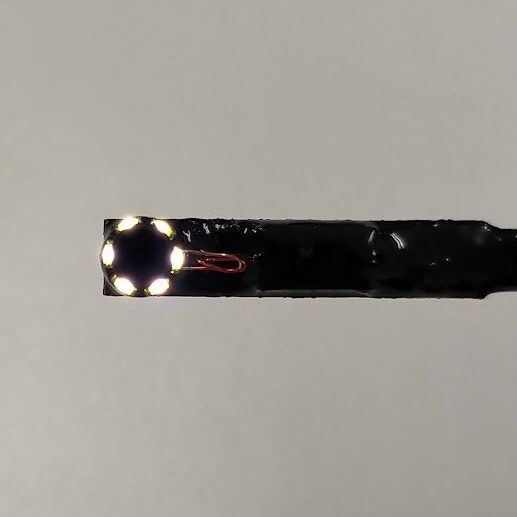

LED調光：弱
対象物の反射を確認しながら明るさを抑えた状態

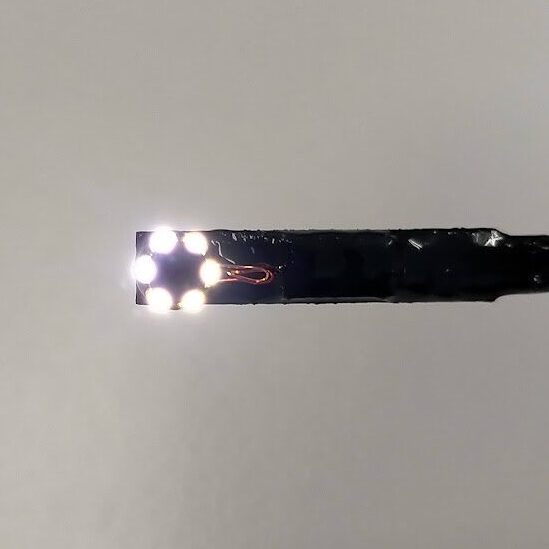

LED調光：最大
暗い配管内部を照らすため、LEDを最大にした状態
採用した主な仕様
―Selected Specification
| 製品名・型番 | 狭小用SideView LEDカメラ CCN-21012SVL |
| 撮像素子 | 1/12インチ CMOSカラーカメラ |
| 映像方式・解像度 | NTSC ／ 720×480 |
| ヘッドサイズ | 約4.5mm × 24mm |
| レンズ | 1.32mm / F4.0 |
| 照明 | 白色LED × 6灯（調光機能付き） |
| ケーブル長 | 約1m |
| 本事例のピント設定 | 観察対象まで約45mm付近で最も鮮明な画像が得られるよう設定 |
この構成で可能になったこと
―Effect
側面方向の観察
T型配管の側面から挿入し、分岐部から下方向の内部状態を映像で確認できます。
暗所での撮影
ヘッド周辺のLED照明により、外部照明が届きにくい場所の観察を支援します。
明るさの調整
調光機能により、対象や反射の状態に合わせて見やすい明るさに調整できます
同様のお悩みはありませんか？
「既製品ではサイズが合わない」「見たい方向にカメラを向けられない」「照明条件が合わない」といった場合も、まずは用途や使用条件をお聞かせください。
プラムネットでは、用途や使用条件に応じて、カメラ、レンズ、照明、ケーブルなどを選定し、必要な仕様に組み合わせてご提案します。
- 配管・細穴など狭小空間の観察
- SideView／FrontViewの選定
- カメラヘッド寸法の検討
- レンズ・画角の選定
- LED照明・調光方法の検討
- ケーブル長や接続方法の検討
- 装置への組込み相談
- 試験・研究用途への対応相談
「この場所を見られないか」からご相談ください
図面、対象物の写真、挿入可能な寸法、見たい方向などが分かると、カメラ選定の検討がスムーズです
