ハンディミニ3シリーズ
狭小空間用 SideViewLEDカラーカメラ
CCN-21012SVL

センサーサイズ：1/12インチ（Side View）
解像度：720ｘ480
レンズ： 1.32mm/F4.0（M3.5×P0.2）
ダイナミックレンジ：66ｄB
画角： H＝46°64’; V=35°83’; D=56°63′
カメラヘッド寸法： 約4.5mm×24mm

●白色LED×6灯（調光機能付き）
● 観察対象まで約45mm付近で調整

通常の正面視カメラでは確認が難しい狭小空間の側面を観察するために開発した、超小型SideView LEDカメラです。
内蔵LEDには調光機能を搭載しており、観察対象に応じて照明の明るさを調整できます。反射や白飛びを抑え、最適な照明条件で撮影が可能です。
小径配管や細穴内部など、目視が困難な箇所へ挿入し、暗所でも鮮明な画像を取得できます。また、限られたスペースへの組込みや検査装置への搭載にも対応できるよう、小型・軽量設計を実現しています。

カタログ　ダウンロード

取扱説明書　ダウンロード

特長

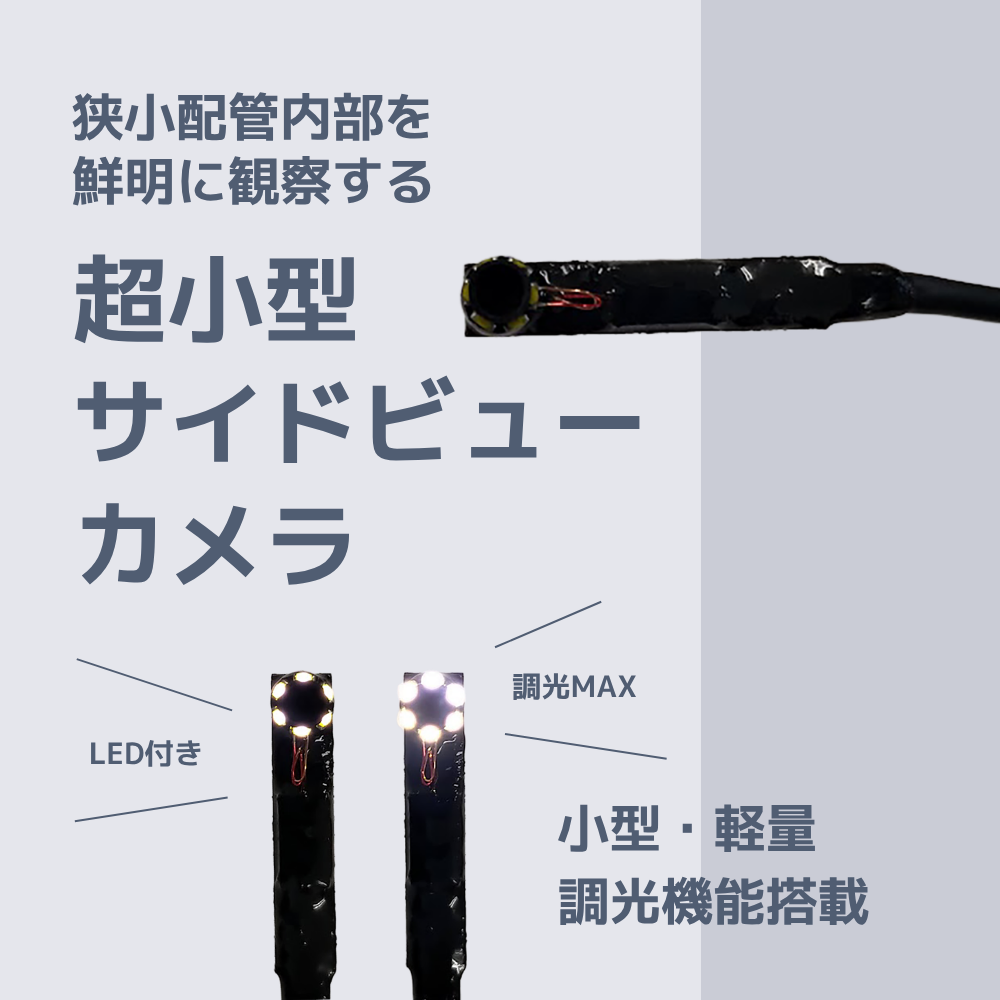

超小型SideViewヘッド
狭い配管や細穴内部へ挿入し、側面方向の観察が可能です。

白色LED照明（調光機能付） 内蔵LEDの明るさを調整できるため、対象物や観察条件に応じた最適な照明で撮影できます。

狭小空間の検査に最適
人の目では確認が困難な内部状態の観察をサポートします。

装置組込みに対応
ケーブル長や仕様変更など、お客様の用途に応じたカスタマイズにも対応します。

用途

  • 配管内部の目視検査
  • 細穴・狭小空間の観察
  • 各種装置への組込み
  • 試験・研究用途
  • メンテナンス時の内部観察

仕様

ビデオフォーマット NTSC
センサーサイズ 1/12” Color CMOS LED Camera （Side View）
解像度 720ｘ480
ダイナミックレンジ 66dB
レンズ 1.32mm/F4.0（M3.5×P0.2）
画角 H＝46°64’; V=35°83’; D=56°63′
焦点距離 FID：45-20-70
保管温度 -30°C to 60°C
使用温度 -10°C to 45°C
感度 960mV(Lux/sec)
LED White LED × 6
電源 DC 5~12V
電流 140mA(MAX)
カメラヘッド寸法　(mm） 約4.5mm×24mm
コネクタ形状 RCA Female, DC in Female 5.5/2.1mm
ケーブル長さ Camera to Dimmer 100cm(OD 2.4mm)
Dimmer to SR 15cm (OD 1.9mm)
SR to connector 15cm (OD 1.9mm)

外観図

セット内容

この製品の事例を見る
