ハンディヘッド
NA-04
小型移動体追跡型雲台 NA-04
※こちらの製品は販売終了となりました。後継機種は NK13-PC, NK25-PC となります。
手のひらにのるほどコンパクトで重量はわず350g。映像を追跡しながら位置と回転速度を同時に操作することが可能です。ジョイスティックによる雲台動作で、操作も簡単です。
製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)

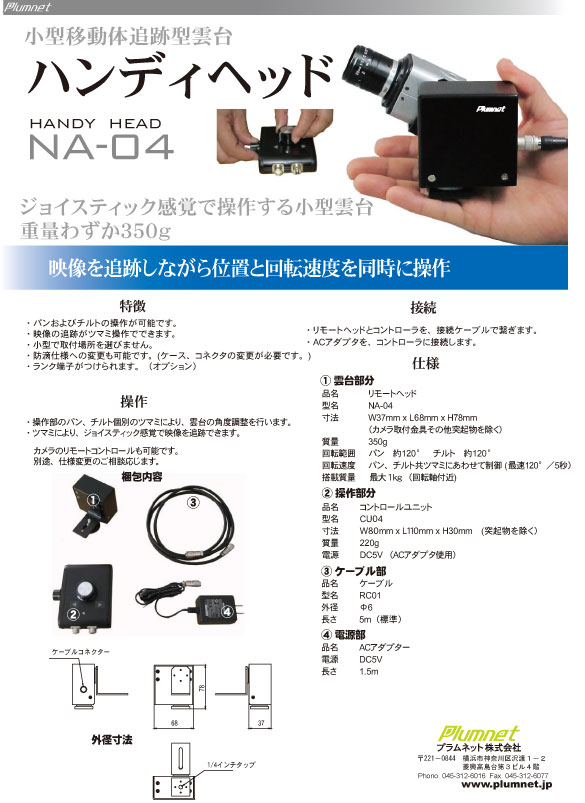

【NA-04】
カタログ
特長
◆パンおよびチルトの操作が可能です。
◆映像の追跡がツマミ操作できます。
◆小型で取付場所を選びません。
◆防滴仕様への変更も可能です。(ケース、コネクタの変更が必要です。)
◆ランク端子がつけられます。(オプション)

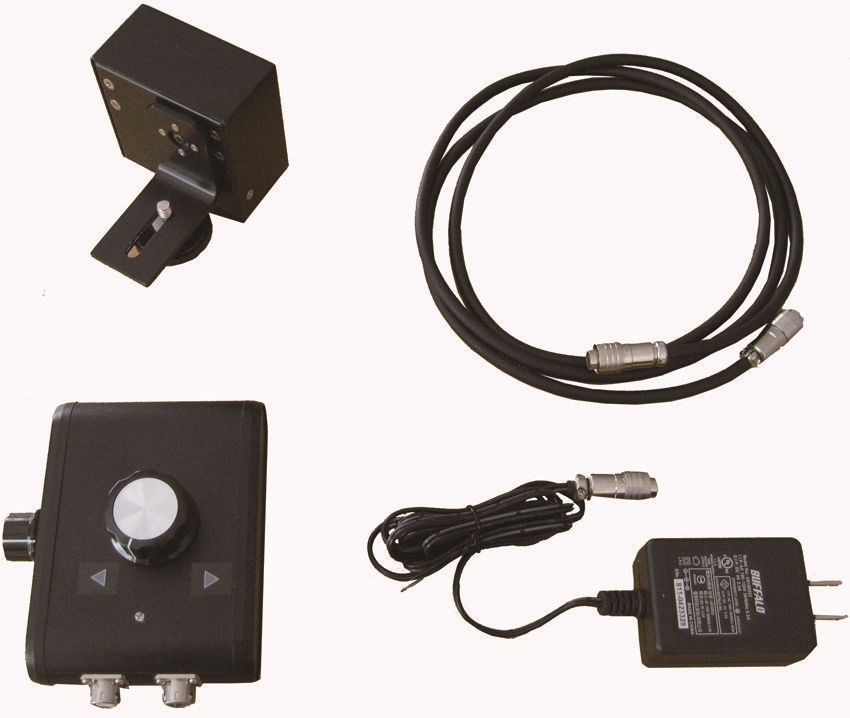

仕様梱包内容操作・接続
◆雲台部分
|
品名
|
リモートヘッド |
|
型名
|
NA-04 |
|
寸法
|
W37mm x L68mm x H78mm （カメラ取付金具その他突起物を除く） |
|
質量
|
350g |
|
回転範囲
|
パン 約130° チルト 約120° |
|
回転速度
|
パン、チルト共ツマミにあわせて制御（最速120°/5秒） |
|
搭載質量
|
最大1kg（回転軸付近） |
◆操作部分
|
品名
|
コントロールユニット |
|
型名
|
CU04 |
|
寸法
|
W80mm x L110mm x H30mm（スイッチその他突起物を除く） |
|
質量
|
220g |
|
電源
|
DC 5V（ACアダプタ使用） |
◆ケーブル部分
|
品名
|
ケーブル |
|
型名
|
RC01 |
|
外径
|
φ6 |
|
長さ
|
5m（標準） |
◆電源部分
|
品名
|
ACアダプター |
|
電源
|
DC5V |
|
長さ
|
1.5m |

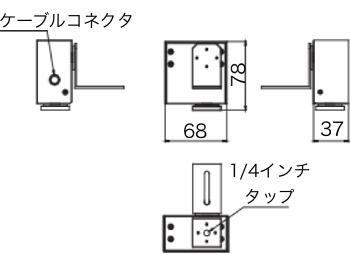

◆外観寸法
◆NA-04
◆操作方法
- 操作部のパン、チルト個別のツマミにより、雲台の角度調整を行います。
- ツマミにより、ジョイスティック感覚で映像を追跡できます。
- カメラのリモートコントロールも可能です。
◆接続方法
- リモートヘッドとコントローラを、接続ケーブルで繋ぎます。
- ACアダプタを、コントローラに接続します。
