LEDライト付 超小型カラーCCDカメラ ハンディα  CCN3412L

LEDライトは拡大撮影時の光量不足に威力を発揮します。映像出力信号は、一般のテレビやビデオ信号と同じNTSC方式。 お手持ちのテレビがモニターとしてそのままご利用になれます。また、USBビデオキャプチャーを用いれば、ノートパソコン等へも映像を取り込めます。

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。

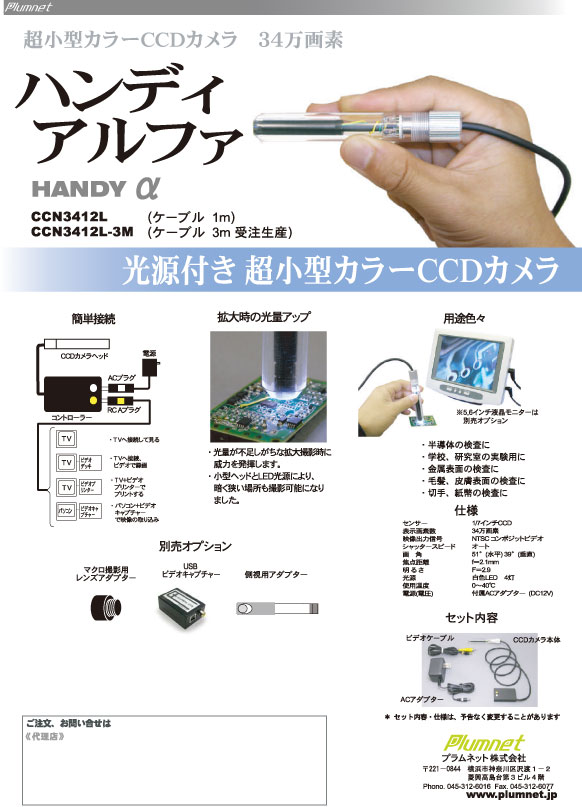

カタログ

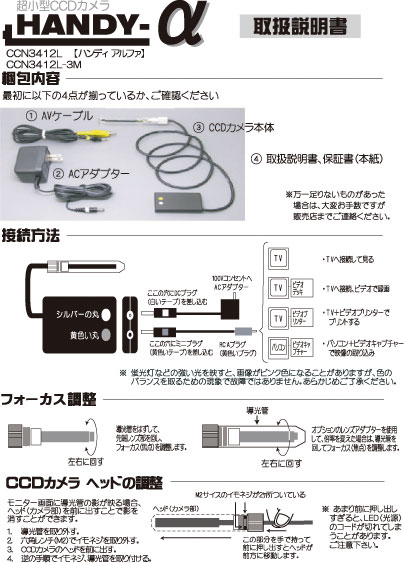

取扱説明書

特徴

◆拡大時の光量不足に威力を発揮
オプションのレンズアダプターを使用した時に、特に威力を発揮します。光源 をカメラ先端から離し、導光管に光を反射させることで、拡大撮影に最適な、柔らかい光を照射します。

light

◆狭い場所でも使用可能
LEDライト付きながら、ヘッドの大きさは、わずか φ14mm×100mm。またコントローラーとCCDカメラヘッドを切り離して、直径4mm、長さ1mのケーブルで接続することにより、暗く狭い場所での 使用も可能です。

semai (1)

◆操作もシンプル
究極の小型化を実現するために、電源スイッチさえ省略しました。ACアダプ ターを本体に接続するだけで、電源が「ON」になり、あとは付属のビデオケーブルでモニターと接続すれば、画像を見ることが出来ます。

connect

◆オプション使用で拡大撮影が可能
オプションのレンズアダプターを用いれば、拡大(マクロ)撮影が可能です。

kakudai (1)

用途

◆半導体の検査に
◆学校、研究室の実験用に
◆金属 表面の検査に
◆毛髪、皮膚表面の検査に
◆切手、紙幣の検査に
◆塗装の仕上がり状態のチェックに
◆宝石の識別に
◆アパレル、クリーニング等における事故品の検査に


仕様・外観図使用方法オプションQ&A

◆基本仕様



センサー
1/7インチ CCDエリアセンサー
赤外線カットフィルター
総画素数
684(H)×508(V) 34万画素
画素ピッチ
4.52×4.52μm
走査方式
2:1インターレース
映像出力信号
NTSC コンポジットビデオ
画角
51°(水平) 39°(垂直)
焦点距離
f=2.1mm
明るさ
F=2.9
光源
白色LED 4灯
筐体素材
透明カバー:アクリル、ヘッド(カメラ部):アルミ、本体:ABS樹脂
ヘッド・本体重量
60g (ACアダプター別)
使用温湿度
0~40℃、20~80%(結露なきこと)
電源電圧
DC12V
消費電流
150mA以下

仕様は予告なく変更することがあります。

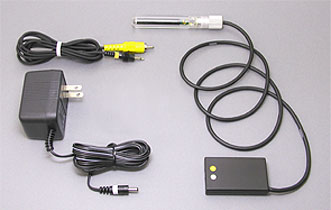

◆セット内容





○ 光源付きCCDカメラ本体

○ AVケーブル

○ ACアダプター





*セット内容は予告なく変更することがありま す。

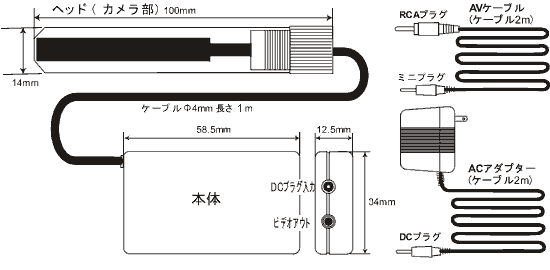

◆外観寸法

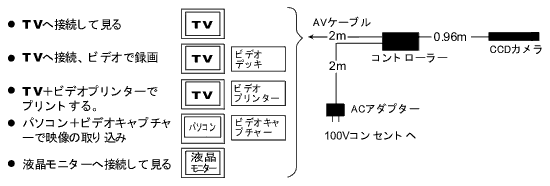

◆接続例


◆フォーカス調整



導光管を外し、先端のレンズ部を回して調整します。

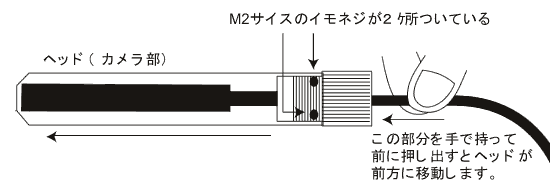

◆カメラヘッドの調整

1.導光管を取り外す。
2.六角レンチ(M2)でイモネジを取り外す。
3.CCDカメラのヘッドを、導光管の先端のわずか手前まで押し出す。


◆使用上の注意

お取り扱いについて

● 本製品は精密機械のため、引っ張ったり,叩いたり、落下させるなどの強いショックを与えないでください。
● 長時間使用しないとき はACアダプターをコンセントから抜いてください。
● 本製品はレンズの性質上、画面周囲がひずむ場合があります。
● レンズは取り外すことができますので、なくさぬよう注意してください。

静電気について

カメラに使用しておりますCCD素子は、強い静電気を受けると素子が破壊され、使用できなくなることがありますので、以下の点にご注意ください。

● テレビモニターにカメラ部分を近づけないでください。
● 静電気が発生しやすい 場所ではご使用をさけてください。
● カメラ部分を手に持ったまま、もう片方の手でテレビモニターに触れないでください。
● 人体に静電気を帯びたままカメラ部分に触れぬようご注意ください。

安全のために

● 本製品を人命に関わる場 所や高い信頼性.安全性が要求される場所では使用しないで下さい。
● 付属のアダプター以外は使用しないでください。日本国内仕様ですから必ずAC100Vでお使い下さい。異なる電源で使用すると火災、感電、故障の原因となります。
● 本製品を口など人体に 入れて使用しないで下さい。呼吸困難や危害発生を起こす危険性があります。
● 本製品を風呂場など水のある場所で使用しないで下さい。火災、感電の原因となります。
● お子さまの手の届かないところに設置、保管して下さい。
● 本製品を分解、改造しないで下さい。故障、火傷、感電の原因となります。


CCDカメラ用 レンズアダプター[CCN-OP-LA02]

超小型CCDカメラ で、マクロ撮影を可能に!

●本体付属の標準レンズと組み合わせることで、拡大(マクロ)撮影ができます。(望遠レンズではありません)
●1セット4個入り (内、予備1個)
●アダプター数とモニターサイズ別の倍率は、下の表をご覧ください。

アダプター
モニターサイズ別倍率(参考値)
撮影範囲
縦×横mm
被写体距離
mm
5インチ
12インチ
14インチ
19インチ
21インチ
1個
25
60
70
95
105
3.0×4.0 3mm
2個
60
144
168
228
252
1.2×1.6 2mm
3個
115
276
322
437
483
0.6×0.8 1.5mm

※上記数値はあくまで目安としてお考えください。製品ロットやねじ込みの度合いになどより、若干倍率が変わることがあります。


■ハンディα用側視アダプター[CCN-OP-SV]

直視タイプから側視タイプへ早変わり!パイプの内壁検査などに


■5.6インチTFT液晶モニター

検査、プレゼンテーションに!手軽に持ち運べる小型液晶モニター


■USB2.0ビデオコンバーター「グローバルアイ」

小型・高性能 USB 2.0 ビデオコンバーター(ビデオキャプチャー)

Windows
XP・Vista
USB2.0
VGA 30fps NTSC/PAL
BUS Power VBS in

【仕様】

転送方式 USB2.0(Iso-chronous 転送)
入力信号 NTSC/PAL 信号( コンポジットVBS 1.0Vp-p/75Ω)
画像サイズ VGA(640 x 480 ピクセル)30fps
対応OSと規格 Windows(SP2 以降)Vista
DirectShow(WIA)
対応PC DOS/V AT 規格 100%互換機に標準搭載される
USB2.0 インターフェース
Pentium4 1.7GHz 以上
( 推奨Pentium4 2.0AGHz 以上)
PentiumM 1.7GHz 以上
メモリー:256MByte ( 推奨512MByte 以上)
電源電圧 DC+ 5V(USB より供給)
動作温度 -10℃~+ 50℃
動作湿度 95%以下( 結露なし)
保存温度 -20℃~+ 60℃
保存湿度 95%以下( 結露なし)
外形寸法 37mm × 57mm × 23mm (凸部含まず)

*仕様・寸法等は予告なく変更になる場合がございます。


■CCDカメラ用バッテリーパック[CCN-OP-BP]

単3アルカリ電池4本で、ハンディαを連続約2.5時間駆動

大きさ 75×139×27 (mm)
ケーブル長 50 (cm)
重量 約300g(電池含 む)
使用電池 単3電池4本(マン ガン、アルカリ、ニッケル水素)
参考駆動時間 ハンディミニ:約5 時間、 ハンディα:約2.5時間


パソコンにUSB接続可能ですか?

オプションのUSBビデオキャプチャーをご利用ください。
下記のUSBビデオキャプチャーで、動作を確認しております。
●アルファデータ社製 USB MPEG1 ビデオキャプチャーアダプター(型番AD-VDO302)


パイプの内側を見るためのアタッチメントはありますか?

別売りのオプションでご用意しております。

LEDライト付きの「ハンディα」用オプションとして、
側視アダプター」を別途ご購入頂けます。

カメラとコントローラーを繋ぐケーブルは延長できますか?

標準の1mから3mに延長したモデルがございます。
多くの皆様のご要望にお応えして、「ハンディα」の3mモデルをラインナッ プ致しました。詳細はお問い合わせください。

口の中に入れて使用することはできますか?

口の中や人体内では使用しないでください。
CCDカメラは特に防水処理などを行っておりません。思わぬ事故や故障の原 因ともなりますので、人体内への使用はしないでください。

フォーカスの合う範囲はどれくらいですか?

標準レンズで手前約10mm~無限遠まで合わせることが出来ます。
無限遠にフォーカスを合わせた場合、手前50cm位までは、調整なしで フォーカスが合います。それ以下の距離にフォーカスを合わせたい場合は、モニター画像を見ながら先端のレンズを反時計回りにゆるめて調整します。
