ハンディヘッド
NA-05

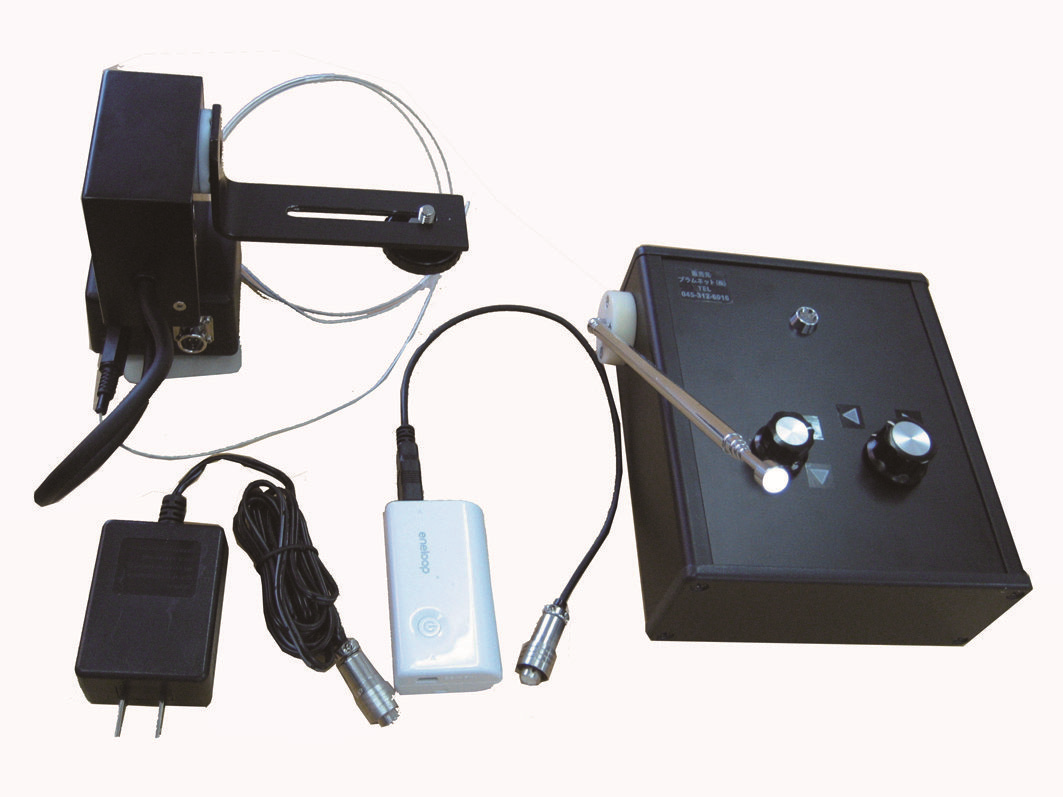

小型無線通信雲台 NA-05
※こちらの製品は販売終了となりました。後継機種は NK13-PC, NK25-PC となります。
簡単操作によるコンパクトな無線雲台です。楽々、20mの距離を無線(ワイヤレス)で操作できます。
製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)
【NA-05】

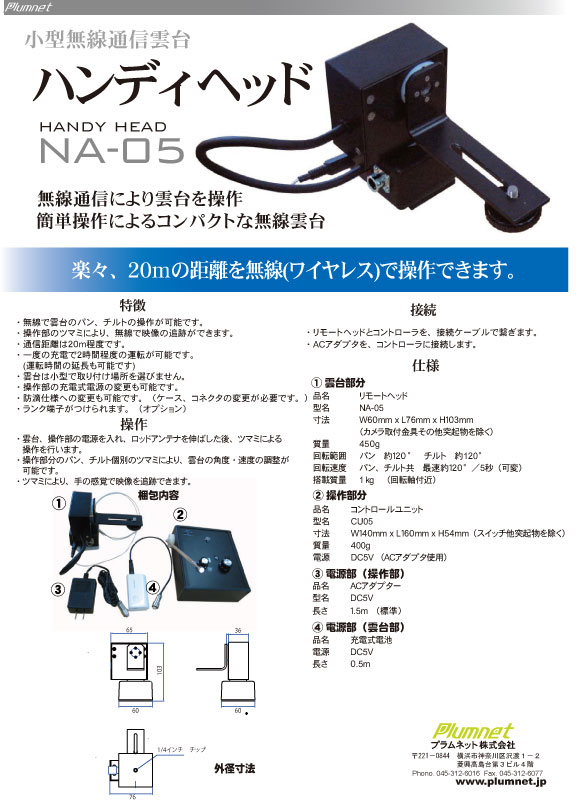

カタログ
特長
◆無線で雲台のパン、チルトの操作が可能です。
◆操作部のツマミにより、無線で映像の追跡ができます。
◆通信距離は20m程度です。
◆一度の充電で2時間程度の運転が可能です。 (運転時間の延長も可能です)
◆雲台は小型で取り付け場所を選びません。
◆操作部の充電式電源の変更も可能です。
◆防滴仕様への変更も可能です。(ケース、コネクタの変更が必要です。)
◆ランク端子がつけられます。(オプション)
仕様梱包内容操作・接続
◆雲台部分
|
品名
|
リモートヘッド |
|
型名
|
NA-05 |
|
寸法
|
W60mm x L76mm x H103mm （カメラ取付金具その他突起物を除く） |
|
質量
|
450g |
|
回転範囲
|
パン 約120° チルト 約120° |
|
回転速度
|
パン、チルト共最速約120°/5秒（可変） |
|
搭載質量
|
1kg（回転軸付近） |
◆操作部分
|
品名
|
コントロールユニット |
|
型名
|
CU05 |
|
寸法
|
W140mm x L160mm x H54mm（スイッチその他突起物を除く） |
|
質量
|
400g |
|
電源
|
DC 5V（ACアダプタ使用） |
◆電源部（操作部）
|
品名
|
ACアダプター |
|
電源
|
DC5V |
|
長さ
|
15m（標準） |
◆電源部（雲台部）
|
品名
|
充電式電池 |
|
電源
|
DC5V |
|
長さ
|
0.5m |

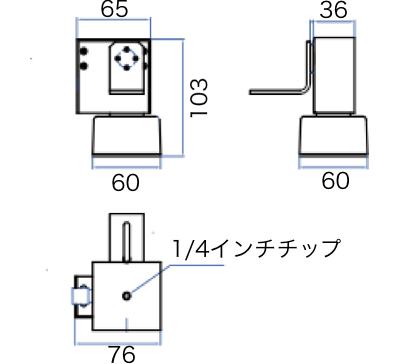

◆外形寸法
◆NA-05
◆操作方法
- 雲台、操作部の電源を入れ、ロッドアンテナを伸ばした後、ツマミによる操作を行います。
- 操作部分のパン、チルト個別のツマミにより、雲台の角度・速度の調整が? 可能です。
- ツマミにより、手の感覚で映像を追跡できます。
◆接続方法
- リモートヘッドとコントローラを、接続ケーブルで繋ぎます。
- ACアダプタを、コントローラに接続します。
