業務用
ワインディングマシン

プロワインダー15

prow-top

一度に15個の自動巻腕時計を巻き上げ可能!

時計修理屋さんとのコラボレートでついに製品化!プロの方はもちろん、コレクターにとっ ても待望の製品です。時計の取り付け部は独自に開発したバネを使用し、時計をワンタッチで取り付け可能。また、独自の摩擦駆動を採用しており、万一動きが 妨げられても、機械本体が壊れにくいのも特長です。

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。

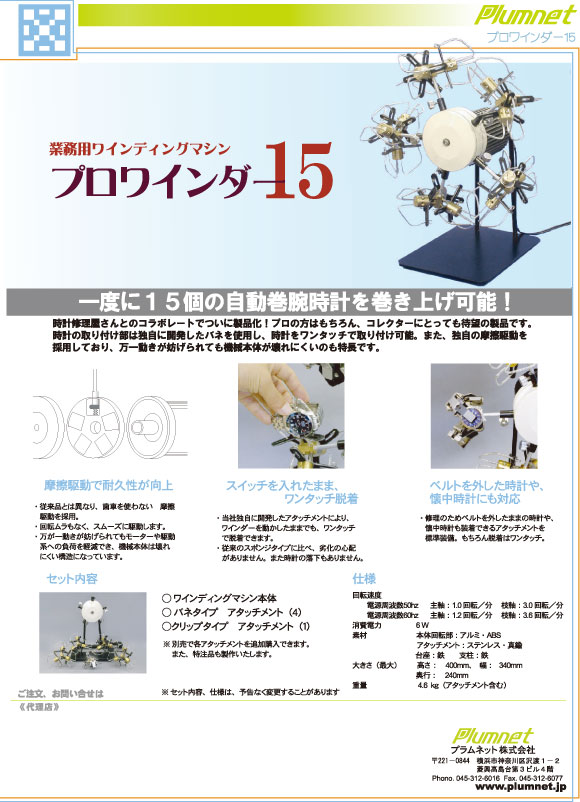

カタログ

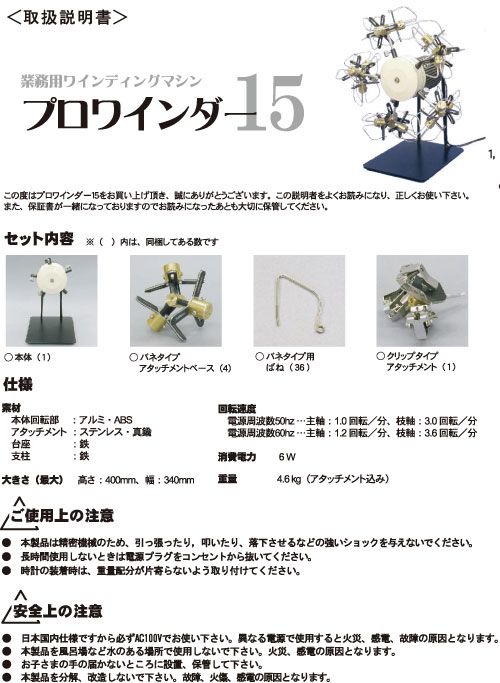

取扱説明書

特長

◆二つの回転軸で複雑な動きを再現
一般的なワインダーに見られるような単純な動きのインターバルではなく、 観覧車のような大きい回転と、アタッチメントごとの小さい回転が組み合わさって、腕に付けた時のような複雑な動きを再現。修理完了後のネジ巻き試験器として最適です。

◆摩擦駆動で耐久性が向上
歯車を使わない摩擦駆動を採用。万が一動きが妨げられてもモーターや駆動系への負荷を軽減でき、機械本体が壊れにくい構造になっています。

prow-top

◆スイッチを入れたまま、ワンタッチ脱着
当社独自に開発したアタッチメントにより、ワインダーを動かしたままでも、ワンタッチで脱着できます。

souchaku

◆ベルトを外した時計、懐中時計にも対応
修理のためベルトを外したままの時計や、懐中時計も装着できるアタッチメントを標準装備。もちろん脱着はワンタッチ。

noband

用途

◆機器の内部を分解せずに検査

◆細い管の内部検査に

◆隙間検査、輸入品検査などに

自然観察に(生き物を傷つけないよう注意してください)


仕様使用方法オプションQ&A

◆基本仕様

回転速度
電源周波数50hz ・・・ 主軸:1.0 rpm  枝軸:3.0 rpm
電源周波数60hz ・・・ 主軸:1.2 rpm  枝軸:3.6 rpm
電源電圧(消費電力)
AC100V(6 W)
素材
本体回転部: 鉄・ABS 、アタッチメント: ステンレス・真鍮
台座: アルミ 、支柱: 鉄

大きさ(最大)

高さ: 400mm 、幅: 320mm

*仕様は予告なく変更することがあります。

◆セット内容



○ ワインディングマシン本体

○ ベルト用アタッチメント(4)

○ ベルトなし用アタッチメント(1)







*セット内容は予告なく変更することがあります。


◆手順

1. 回転する部分に物があたらないよう周囲を片づけ、安定した場所に本機を設置してください。

2. 時計をアタッチメントに取り付けます。ベルトは閉じて、ベルト用アタッ チメントにかぶせるように取り付けます。ベルトがない場合は、時計本体用アタッチメントを開き、ベースの突起部に軽く押しつけるようにすると、自動的に閉 じて固定できます。*一カ所のアタッチメントだけに片寄らせず、全体に重量配分できるよう取り付けてください。

ベルトあり

ベルトなし

全体的にバランスよく



3. コンセントをつなぎ、背面の電源スイッチをONにします。

◆アタッチメントの交換

アタッチメント差し込み口のネジを緩めて交換します。

◆使用上の注意

● 本製品は精密機械のため、引っ張ったり,叩いたり、落下させるなどの強いショックを与えないでください。
● 長時間使用しないときは電源プラグををコンセントから抜いてください。
● 時計の装着時は、重量配分が片寄らないよう取り付けてください。
● 日本国内仕様ですから必ずAC100Vでお使い下さい。異なる電源で使用すると火災、感電、故障の原因となります。
● 本製品を風呂場など水のある場所で使用しないで下さい。火災、感電の原因となります。
● お子さまの手の届かないところに設置、保管して下さい。
● 本製品を分解、改造しないで下さい。故障、火傷、感電の原因となります。

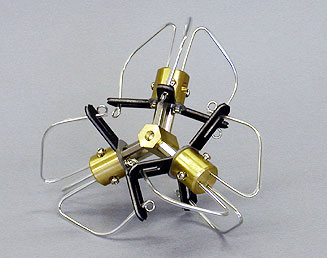

■バネタイプ(ベルト用)

スイッチを入れたまま、差し込むだけのワンタッチ取り付け!

● 標準では4つ付いてきますが、オプションで1つ追加し、5つの枝全てをこのアタッチメントにすることもできます。

● サイズはフリーですが、規格外の特注品をご希望の場合はお問い合わせください。

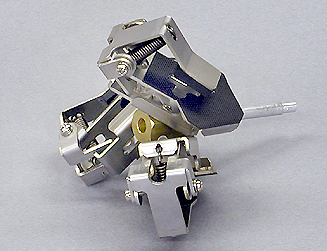

■クリップタイプ(ベルトなし・懐中時計用)

ベルトなしの時計、懐中時計もワンタッチ!



● 標準で1つ付いてきますが、オプションで追加することも可能です。

● サイズはフリーですが、規格外の特注品をご希望の場合はお問い合わせください。






回転のスピードはどれくらいですか?

大きい回転は約1回/1分、小さい回転は約3回/1分です
但し、上記は電源周波数が50ヘルツの場合です。60ヘルツの時は、回転速度が20%上がります。

アタッチメントの大きさは色々あるのですか?

基本的にはフリーサイズが1種類です。
標準のアタッチメントは、ベルトサイズの大小どちらにも対応できるフリーサイズです。もし特殊なサイズが必要な場合はお問い合わせください。

金属部分で傷が付きませんか?

時計が触れる部分はビニールやスポンジなどで覆っています。
ベルト用アタッチメントの細いバネはビニールチューブで、ベルトなし用のクリップはスポンジでそれぞれ覆ってあり、時計を保護しています。
