ハンディヘッド
NA-06
小型PC（パソコン）コントロール雲台 NA-06
※こちらの製品は販売終了となりました。後継機種は NK13-PC, NK25-PC となります。
手のひらにのるほどコンパクトなパソコン雲台です。ハンディヘッドNA-01がパソコンで操作できます。
製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)
【NA-06】
カタログ
特長
◆PC(パソコン)で雲台をコントロールできます。
◆プログラムにより、パン、チルトの角度位置、速度及び停止時間 の制御ができます。
◆運転確認用ソフトが付属します。
◆パソコンとコントロールユニットの通信方式はRS232Cです。
◆雲台は小型で取り付け場所を選びません。
◆オプションでランク端子を取付け可能です。
◆防滴仕様での変更も可能です。(ケース、コネクタの変更が必要です。)

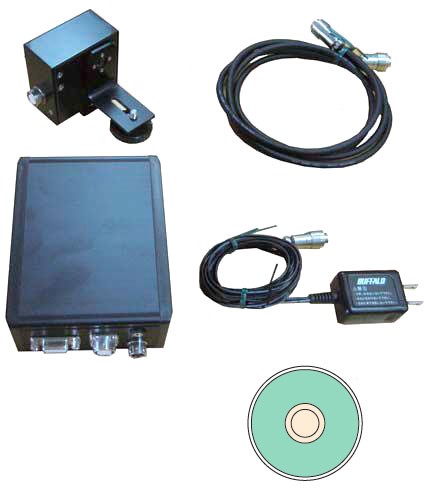

仕様梱包内容操作・接続
◆雲台部分
|
品名
|
PCリモートヘッド |
|
型名
|
NA-06 |
|
寸法
|
W37mm x L68mm x H78mm （カメラ取付金具その他突起物を除く） |
|
質量
|
350g |
|
回転範囲
|
パン 約120° チルト 約120° |
|
回転速度
|
パン、チルト共最速約120°/5秒（可変） |
|
搭載質量
|
1kg（回転軸付近） |
◆操作部分
|
品名
|
コントロールユニット |
|
型名
|
CU06 |
|
寸法
|
W100mm x L125mm x H50mm |
|
質量
|
400g |
|
電源
|
DC 5V（ACアダプタ使用） |
◆ケーブル部分
|
品名
|
雲台ケーブル |
|
型名
|
RC01 |
|
外径
|
φ6 |
|
長さ
|
5m（標準） |
◆電源部分
|
品名
|
ACアダプター |
|
電源
|
DC5V |
|
長さ
|
1.5m |

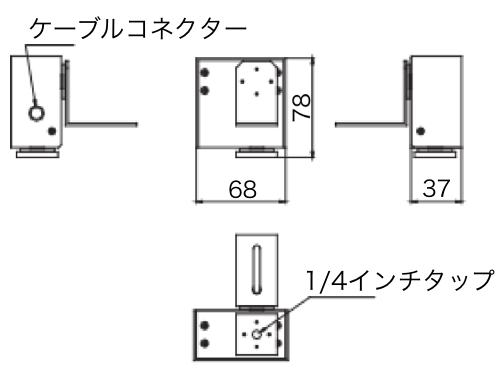

◆外観寸法
◆NA-06
＊運転確認用ソフトが同梱されています。パソコンとコントロールユニット間の通信ケーブル（USB変換ケ－ブル）はご用意ください。
◆操作・接続方法
- PCに運転確認用ソフトをインストールします。

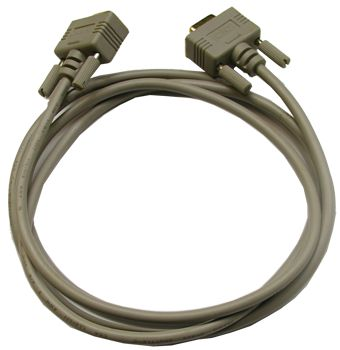

- PCとコントロールユニットをRS232Cケーブルで繋ぎます。
- PCリモートヘッドとコントローラを、接続ケーブルで繋ぎます。
- ACアダプターを、コントローラに接続します。
- 事前に雲台の動きを確認のうえ、実際に使用してください。
