光でワイヤレス伝送！
「ステレオ音声＋画像」を 光でワイヤレス伝送、４００ｍ！
離れた場所間においても光による高品質なワイヤレス伝送が可能です。

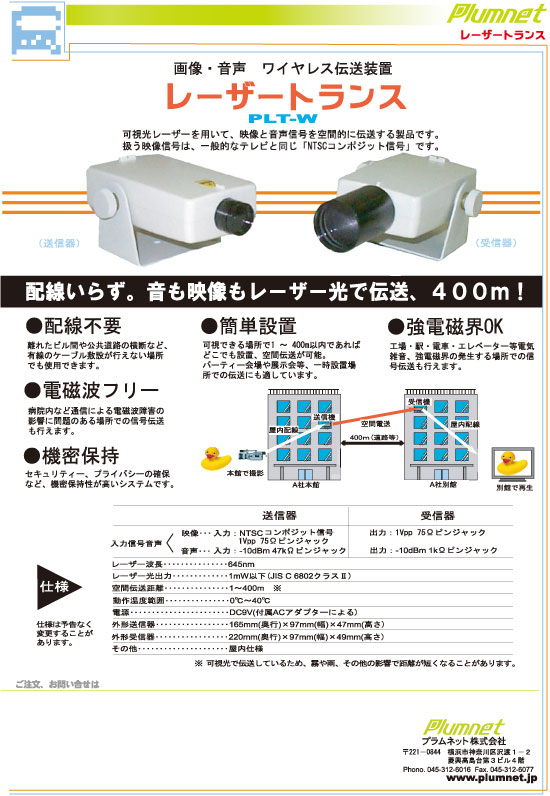

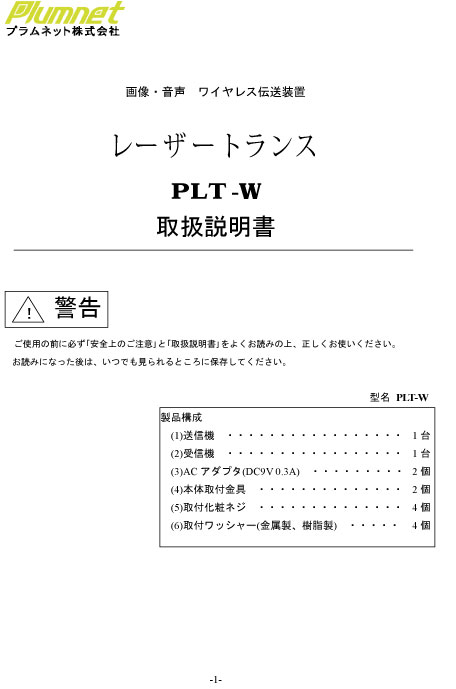

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)
特長
◆離れたビル間や公共道路の横断など、有線のケーブル敷設が行えない場所でも使用できます。
◆工場・駅・電車等電気雑音、強電磁界の発生する場所での信号伝送も行えます。
◆病院内など通信による電磁波障害の影響に問題のある場所での信号伝送も行えます。
◆機密保持性が高い(セキュリティー、プライバシーの確保)
◆可視できる場所で1 ～ 400m以内であれば、どこでも設置/空間伝送が可能
◆レーザーの安全性はJIS C クラスⅡ準拠であり、赤色可視光レーザーを使用していますので、光の存在が分かりより安全です。
用途
◆エレベータ内の監視映像の伝送
◆公共道路を挟んだ施設の監視映像の伝送 (パチンコ屋から換金所を監視等)
◆パーティー会場や展示会等一時設置場所での伝送
◆工場内・駅・電車等電気雑音、強電磁界の発生する場所での映像/音声伝送
◆基本仕様
| 送信機 | 受信機 | ||
| 信号 | 映像 | 入力：NTSCコンポジット信号 1Vpp 75Ωピンジャック |
出力：1Vpp 75Ωピンジャック |
| 音声 | 入力：－１０ｄBm ４７ｋΩピンジャック | 出力：-10dBm 1kΩピンジャック | |
| レーザー波長 | ６４５nm | ||
| レーザー出力 | １ｍW以下（JIS C 6802 クラスⅡ） | ||
| 空間伝送距離 | １～４００ｍ ※ | ||
| 動作温度範囲 | ０℃～４０℃ | ||
| 電源 | DC９V （付属ACアダプターによ る） | ||
| 外形 | 165（奥行）×97（幅）×47（高さ） | 220（奥行）×97（幅）×49（高さ） | |
| その他 | 屋内仕様 | ||
＊可視光で伝送しているため、霧や雨、その他の影響で距離が短くなることがあります。
◆接続方法

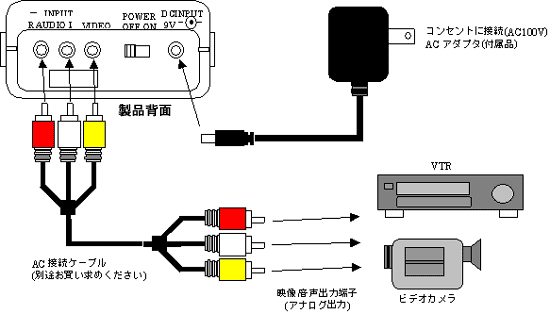

＜送信機 （ PLT-T ） ＞

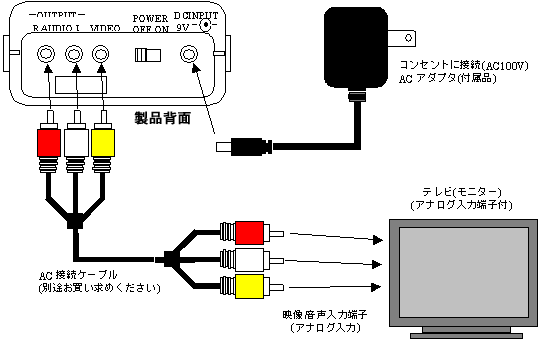

＜受信機 （ PLT-R ） ＞
◆設置方法
１. 付属の本体取り付け金具を使用する。
２. カメラ三脚や微調雲台を使用する。・・・本体底面のカメラ三脚取り付けネジを利用し てください。

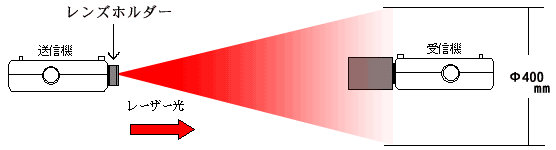

◆レーザー光の調整
１. 受信機側で、レーザー光径がおおよそΦ４００mmになるよう、送信機のレンズホル ダーを回して調整する。
２. 受信機が、レーザー光径の中心にくるよう、送信機の向きを調整する。
屋外設置は可能ですか？
そのままでは屋外設置できません。
製品は屋内仕様ですので、屋外で設置する場合は、ハウジングなど風雨に晒されないようなケースが必要です。もし必要な場合は、お問い合わせください。
雨や霧、雪の日でも画像伝 送できますか？
状況によって、伝送距離が短くなることがあります。
また、受信機側から送信機の光が見えないほどの濃い霧や雪の時は、伝送できなくなることがあります。
