究極の超小型カラーカメラ/ハンディミニ CCN3412Y

映像出力は、一般のテレビやビデオ信号と同じNTSC方式。お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSBビデオキャプチャーを用いれば、ノートパソコン等へも映像を取り込めます。

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)

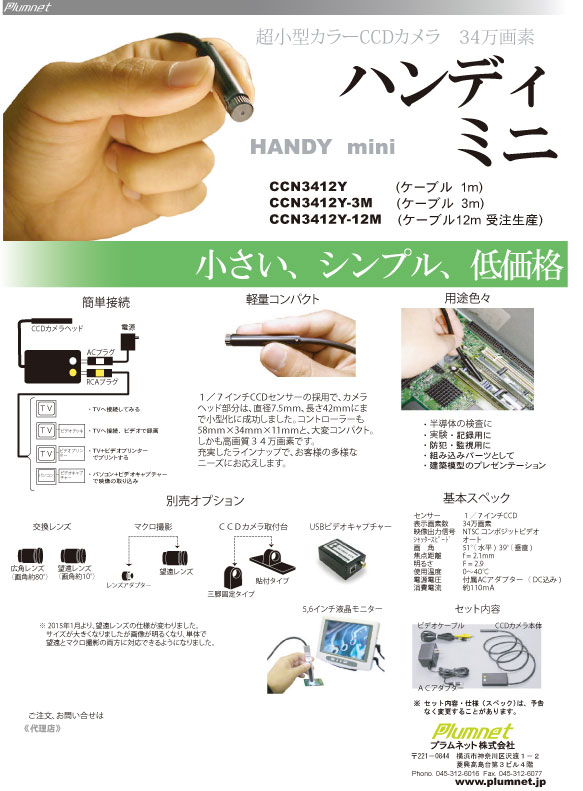

カタログ

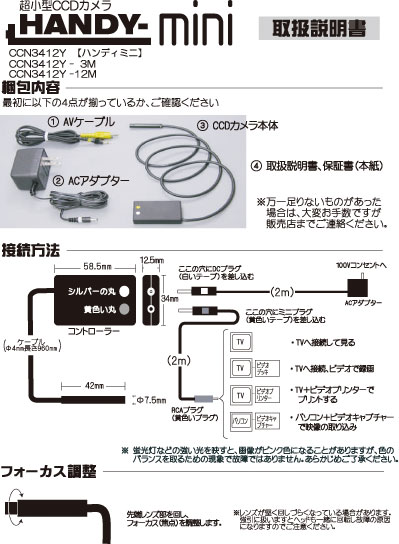

取扱説明書

特徴

◆用途が広がる超小型カメラヘッド
1/7インチCCDセンサーの採用で、カメラヘッド部分は、直径 7.5mm、長さ42mmにまで小型化に成功しました。コントローラー部分も58mm X 34mm X 11mmと、大変コンパクト。重量はわずか50g(ACアダプター別)で持ち歩くのも苦になりません。しかも高画質34万画素ですので、防犯、検査、組み 込みなど、あらゆる用途にご利用いただけます。

compact

◆このスペックで驚きの価格
一般的なヘッド分離型カメラは、カメラユニットの他にケーブル、コン トロールユニット、電源アダプターなどを別途お買い求め頂くケースが大半ですが、本製品はオールインワンで、モニターさえあればすぐにご使用頂けます。価格についてはお問い合わせください。

semai

◆操作もシンプル
超小型、低価格を実現するために、電源スイッチさえ省略しました。 ACアダプターを本体に接続するだけで、電源が「ON」になり、あとは付属のビデオケーブルで、テレビと接続すれば画像を見ることが出来ます。

connect

◆オプションとの併用で拡大撮影が可能に
オプションのレンズアダプターを用いれば、拡大(マクロ)撮影が可能になります。更に、望遠レンズとレンズアダプターの併用で、被写体距離をとってのマクロ撮影も可能に なりました。

kakudai

◆充実したラインナップでお客様のニーズに応えます
カメラヘッドとコントローラーを結ぶケーブルを1mより長くできない か、というご要望にお応えして、3mに延長した「CCN3412Y-3M」をラインナップ致しました。更にケーブル長は、受注生産により最大12mまで、 延長できます。そのほか防水仕様や、LEDライト付きのハンディαもご好評いただいております。またご注文ロット数、10台、50台、100台にも対応致 します。詳細はお問い合わせください。

用途

◆工場でのライン監視に
一般的なカメラでは設置できない狭い場所に

◆防犯・監視用に
監視カメラがふさわしくない場所での監視に

◆顕微鏡・拡大鏡のかわりに
オプションのレンズアダプターで、最大460倍に拡大撮影可能に

◆組み込みパーツとして
検査機器、ロボットなどへの実績あり

◆自然観察に
小さい生き物の視点でより深い研究を

◆教材表示、機械・キーボードの操作撮影に
手元の教材やキーボード操作を、限られたスペースで大画面に映し出したいとき

◆建築模型のプレゼンテーションに
模型の中に立ったような視点でのプレゼンが可能に


仕様・外観図オプションQ&A

◆基本仕様

センサー 1/7インチ CCD
赤外線 カットフィルター
表示画素数 34万画素
画素ピッチ 4.52×4.52μm
走査方式 2:1インターレー ス
映像出力信号 NTSC コンポ ジットビデオ
画角 51°(水平)  39°(垂直)
焦点距離 f=2.1mm
明るさ F=2.9
筐体素材 ヘッド(カメラ 部):アルミ、本体:ABS樹脂
使用温度 0~40℃
電源電圧 DC12V
消費電流 約110mA

*仕様は予告なく変更することがあります。

◆機種別仕様



型式 略称 ケーブル長 カメラヘッド(mm) フォーカス
CCN3412Y ミニ 1m 直径7.5×長さ42 手動
CCN3412Y-2.3M
ミニ 2.3m 2.3m 直径7.5×長さ42
CCN3412Y-3M ミニ 3m 3m 直径7.5×長さ42
CCN3412Y-12M ミニ 12m 12m 直径7.5×長さ42
CCN3412YS 薄型サイド ビュー 1m 厚さ8×幅12×長さ40
CCN3412YWL-12M
ライト付防水 12m 12m 直径12×長さ52 固定

*仕様は予告なく変更することがあります。

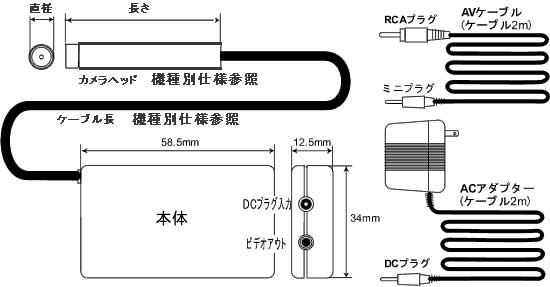

◆外観図

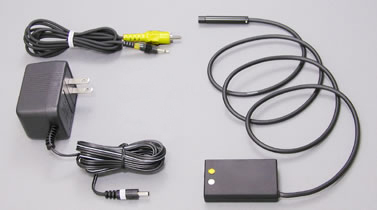

◆セット内容



CCDカメラ用 レンズアダプター [CCN-OP-LA02]

超小型CCDカメラ で、マクロ撮影を可能に!

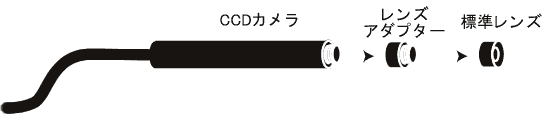

●本体付属の標準レンズと組み合わせることで、拡大(マクロ)撮影ができます。(望遠レンズではありません)
●1セット4個入り (内、予備1個)
●アダプター数とモニターサイズ別の倍率は、下の表をご覧ください。

アダプター
モニターサイズ別倍率(参考値)
撮影範囲
縦×横mm
被写体距離
mm
5インチ
12インチ
14インチ
19インチ
21インチ
1個
25
60
70
95
105
3.0×4.0 3mm
2個
60
144
168
228
252
1.2×1.6 2mm
3個
115
276
322
437
483
0.6×0.8 1.5mm

*上記の数値は、あくまで目安としてお考えください。製品ロットやレンズのねじ込みの度合いなどにより、若干倍率が変わることがあります。
*アダプターを2個以上使って拡大する場合は、光量が不足しますので、光源付きCCDカメラ「ハンディ α」でのご使用をお勧めいたします。(周囲の明るさによっては、1個の場合でも光量が不足することがあります。)
*被写体距離とは、カメラ先端から被写体までの距離を表します。


■ハンディミニ用望遠レンズ [CCN-OP-TL10]

レンズアダプターとの併用で、ワークディスタンスをとったマクロ撮影に対応!

   グレー:標準レンズ、赤:望遠レンズ

●本体付属の標準レンズの代わりに、「望遠レンズ」と「レンズアダプター」を組み合わせると、ワークディスタンスをとりながらマクロ撮影が可能になります。

アダプター
モニターサイズ別倍率(参考値)
撮影範囲
縦×横mm
被写体距離
mm
5インチ
12インチ
14インチ
19インチ
21インチ
1個
9
21
25
34
38
8.4×11.2 80
2個
18
43
50
68
75
4.2×5.6 45
3個
28
67
78
106
117
2.7×3.6 33

*上記の数値は、あくまで目安としてお考えください。製品ロットやレンズのねじ込 みの度合いなどにより、若干倍率が変わることがあります。
*被写体距離とは、カメラ先端から被写体までの距離を表します。
*光量が不足する場合は、別途光源をご用意ください。
*レンズアダプター専用に設計しているため、望遠レンズ単体ではご使用いただけません。
※本製品「ハンディミニ用望遠レンズ CCN-OP-TL10」は、販売を終了させていただきました。望遠レンズをお探しのお客様は、下の新しい「ハンディミニ用望遠レンズ TTL-OP-TL10-N」をご利用ください。


■ハンディミニ用望遠レンズ [TTL-OP-TL10-N]

マクロ撮影から望遠撮影まで、これ1本で幅広く対応!

   グレー:標準レンズ、ピンク:望遠レンズ


■ハンディミニ用広角レンズ [CCN-OP-WL72]

防犯に、観察に、模型撮影に、用途が広がる広角レンズ

 グレー:標準レンズ、ピンク:広角レンズ

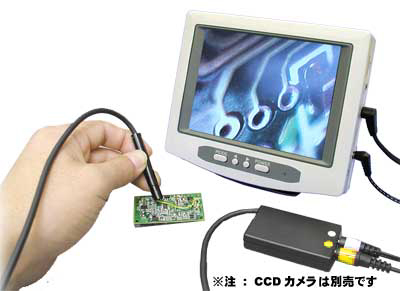

■5.6インチTFT液晶モニター

検査、プレゼンテーションに!手軽に使える小型液晶モニター

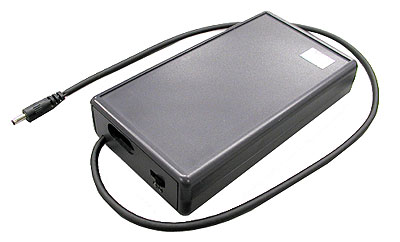

■CCDカメラ用バッテリーパック[CCN-OP-BP]

単3アルカリ電池4本で、ハンディミニを連続約5時間駆動

大きさ 75×139×27 (mm)
ケーブル長 50 (cm)
重量 約300g(電池含 む)
使用電池 単3電池4本(マン ガン、アルカリ、ニッケル水素)
参考駆動時間 ハンディミニ:約5 時間、 ハンディα:約2.5時間
その他 電圧昇圧回路、バッテリー切れ警告ランプ付

※仕様・寸法等は予告なく変更になる場合がございます。


■ハンディミニ支持台

ハンディミニを手軽に固定、用途で選べる2つの支持台



三脚用 [CCN-OP-MBS]

裏面に三脚用のネジ穴があります











貼付用 [CCN-OP-MBP]

裏面に粘着テープが貼ってあります





※支持台はバラ売りですので、お問い合わせの際は「三脚用」「貼付用」の、いずれかをご指定ください。

パソコンにUSB接続可能ですか?


オプションのUSBビデオキャプチャーをご利用ください。
下記のUSBビデオキャプチャーで、動作を確認しております。
●アルファデータ社製 USB MPEG1 ビデオキャプチャーアダプター(型番AD-VDO302)


パイプの内側を見るためのアタッチメントはありますか?

別売りのオプションでご用意しております。

LEDライト付きの「ハンディα」用オプションとして、
「側視アダプター」を別途ご購入頂けます。

カメラとコントローラーを繋ぐケーブルは延長できますか?

標準の1mから3mに延長したモデルがございます。
多くの皆様のご要望にお応えして、「ハンディα」の3mモデルをラインナッ プ致しました。詳細はお問い合わせください。

口の中に入れて使用することはできますか?

口の中や人体内では使用しないでください。
CCDカメラは特に防水処理などを行っておりません。思わぬ事故や故障の原 因ともなりますので、人体内への使用はしないでください。
