赤外線
リモコン
受信基盤
PR-001
irm_rl_04g_skew

電子機器の電源や電気信号のスイッチングを遠隔操作

汎用リモコンからの赤外線信号を受信して基板上のリレーがスイッチング動作を行います。基板の動作設定はディップスイッチで行いますので複雑な操作は必要ありません。
使用できる赤外線リモコンは、ホームセンターや家電量販店などで市販されているテレビ用汎用リモコンです。

製品カタログや取扱説明書を、PDFファイルでダウンロードできます。お客様へのプレゼンテーションに、また社内稟議の資料等にご利用ください。
(画像をクリックまたはタップすると拡大画像が表示されます)

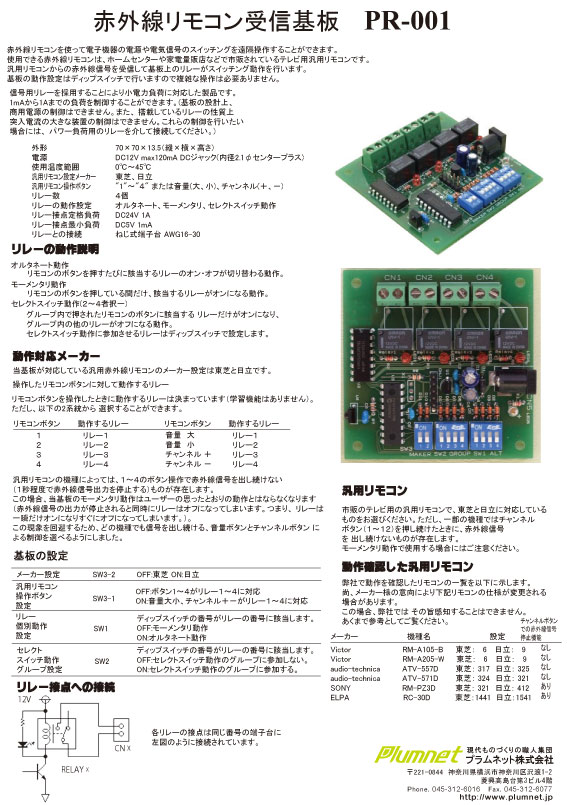

カタログ

特長

◆信号用リレーを採用することにより小電力負荷に対応した製品です。
1mAから1Aまでの負荷を制御することができます。

※基板の設計上、商用電源の制御はできません。また、搭載しているリレーの性質上突入電流の大きな装置の制御はできません。これらの制御を行いたい場合には、パワー負荷用のリレーを介して接続してください。)


仕様動作・設定

◆基本仕様

外形 70×70×13.5(縦×横×高さ)
電源 DC12V max120mA DCジャック(内径2.1φセンタープラス)
使用温度範囲 0℃~45℃
汎用リモコン設定メーカー 東芝、日立
汎用リモコン操作ボタン “1″~”4″ または
音量(大、小)、チャンネル(+、-)
リレー数 4個
リレーの動作設定 オルタネート、モーメンタリ、セレクトスイッチ動作
リレー接点定格負荷 DC24V 1A
リレー接点最小負荷 DC5V 1mA
リレーとの接続 ねじ式端子台 AWG16-30

*仕様は予告なく変更することがあります。



◆リレーの動作説明

・オルタネート動作
リモコンのボタンを押すたびに該当するリレーのオン・オフが切り替わる動作。

・モーメンタリ動作
リモコンのボタンを押している間だけ、該当するリレーがオンになる動作。

・セレクトスイッチ動作(2?4者択一)
グループ内で押されたリモコンのボタンに該当する リレーだけがオンになり、グループ内の他のリレーがオフになる動作。
セレクトスイッチ動作に参加させるリレーはディップスイッチで設定します。


◆動作対応メーカー

当基板が対応している汎用赤外線リモコンのメーカー設定は東芝と日立です。


◆操作したリモコンボタンに対して動作するリレー

リモコンボタンを操作したときに動作するリレーは決まっています(学習機能はありません)
ただし、以下の2系統から 選択することができます。

リモコンボタン 動作するリレー リモコンボタン 動作するリレー
1 リレー1 音量 大 リレー1
2 リレー2 音量 小 リレー2
3 リレー3 チャンネル + リレー3
4 リレー4 チャンネル ー リレー4

汎用リモコンの機種によっては、1~4のボタン操作で赤外線信号を出し続けない (1秒程度で赤外線信号出力を停止する)ものが存在します。この場合、当基板のモーメンタリ動作はユーザーの思ったとおりの動作とはならなくなります (赤外線信号の出力が停止されると同時にリレーはオフになってしまいます。つまり、 リレーは一瞬だけオンになりすぐにオフになってしまいます。)
この現象を回避するため、どの機種でも信号を出し続ける、音量ボタンとチャンネルボタン による制御を選べるようにしました。


◆基盤の設定

メーカー設定 SW3-2 OFF:東芝 ON:日立
汎用リモコン
操作ボタン
設定
SW3-1 OFF:ボタン1?4がリレー1?4に対応
ON:音量大小、チャンネル+?がリレー1?4に対応
リレー
個別動作
設定
SW1 ディップスイッチの番号がリレーの番号に該当します。
OFF:モーメンタリ動作
ON:オルタネート動作
セレクト
スイッチ動作
グループ設定
SW2 ディップスイッチの番号がリレーの番号に該当します。
OFF:セレクトスイッチ動作のグループに参加しない。
ON:セレクトスイッチ動作のグループに参加する。


◆リレー接点への接続

各リレーの接点は同じ番号の端子台に下図のように接続されています。


◆基盤の設定

市販のテレビ用の汎用リモコンで、東芝と日立に対応しているものをお選びください。
ただし、一部の機種ではチャンネルボタン(1?12)を押し続けたときに、赤外線信号を 出し続けないものが存在します。モーメンタリ動作で使用する場合にはご注意ください。


◆動作確認した汎用リモコン

弊社で動作を確認したリモコンの一覧を以下に示します。
尚、メーカー様の意向により下記リモコンの仕様が変更される場合があります。この場合、弊社では その旨感知することはできません。あくまで参考としてご覧ください。

メーカー 機種名 設定 チャンネルボタンでの赤外線信号停止機能
Victor RM-A105-B 東芝:6 日立:9 なし
Victor RM-A205-W 東芝:6 日立:9 なし
audio-technica ATV-557D 東芝:317 日立:325 なし
audio-technica ATV-571D 東芝:324 日立:321 なし
SONY RM-PZ3D 東芝:321 日立:412 あり
ELPA RC-30D 東芝:1441 日立:1541 あり
